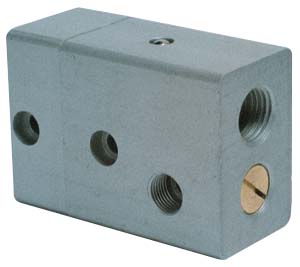

È una valvola a due vie che genera il vuoto se alimentata con aria compressa. La valvola di non ritorno integrata permette di mantenere il vuoto anche in mancanza di aria in entrata. Per applicazioni che non richiedono la permanenza del vuoto ma la sua immediata scomparsa al venir meno dell'alimentazione, è possibile asportare la valvola di non ritorno come da schema qui riportato.

Dati tecnici

• Attacchi: filettati G1/8"
• Consumo di aria a 6 bar: 100 Nl/min
• Capacità di aspirazione a 6 bar: 16 Nl/min
• Temperatura di esercizio: max +60°C
• Pressione di esercizio: 2 ... 10 bar
• Massimo vuoto ottenibile: 0.75 bar (alimentazione tra 4 e 8 bar)
• Fluido: Aria filtrata 50µ con o senza lubrificazione

• Corpo: alluminio 11S anodizzato
• Guarnizioni: NBR
• Molle: acciaio INOX
• Parti interne: ottone OT58
