AZ Pneumatica. Cilindri ISO 6431 nuovi stelo passante

Cilindri ISO 6431 stelo passante

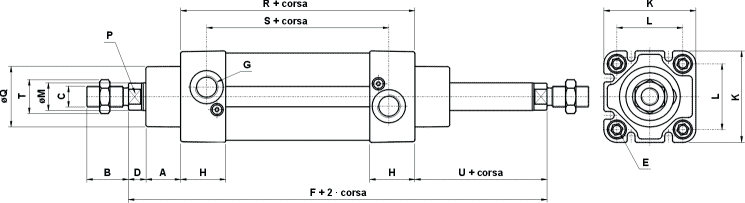

cilindro ISO 6431 nuovo stelo passante 32-125

CLICCA QUI PER SCARICARE I DISEGNI TRIDIMENSIONALI DEI CILINDRI

Click here to download 3D drawings for cylinders ISO 6431

Cliccare sul numero indicante l'alesaggio del cilindro per scaricare il disegno in formato DWG bidimensionale del cilindro corsa 0.
Click on the number indicating the bore of cylinder to download the drawing in DWG format (2D) of the cylinder stroke 0.

ø	A	B	C	D	E	F	G	H	K	L	M	P	Q	R	S	T	U
32	16	22	M10x1.25	10	M6	146	G1/8"	25.5	47	32.5	12	ch 10	30	94	63.6	ch 17	26
40	20	24	M12x1.25	10	M6	165	G1/4"	28	53	38	16	ch 13	35	105	75	ch 19	30
50	25	32	M16x1.5	12	M8	180	G1/4"	30	64	46.5	20	ch 17	40	106	69.4	ch 24	37
63	25	32	M16x1.5	12	M8	195	G3/8"	31	74	56.5	20	ch 17	45	121	85.2	ch 24	37
80	32.5	40	M20x1.5	13.5	M10	220	G3/8"	34	94	72	25	ch 22	45	128	90	ch 30	46
100	35	40	M20x1.5	16	M10	240	G1/2"	35	112	89	25	ch 22	55	138	104	ch 30	51
125	40	54	M27x2	25	M12	290	G1/2"	41	136	110	32	ch 27	60	160	112	ch 41	65

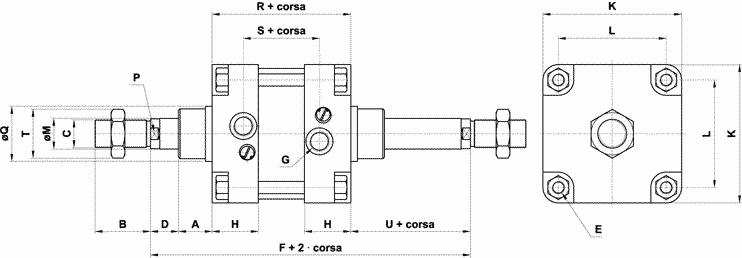

cilindro ISO 6431 nuovo stelo passante 160-200

ø A B C D E F G H K L M P Q R S T U
160 50 72 M36x2 30 M16 340 G3/4" 50 180 140 40 ch 36 65 180 120 ch 55 80
200 55 72 M36x2 40 M16 370 G3/4" 50 220 175 40 ch 36 75 180 120 ch 55 95

pag. precedente

ø	A	B	C	D	E	F	G	H	K	L	M	P	Q	R	S	T	U
160	50	72	M36x2	30	M16	340	G3/4"	50	180	140	40	ch 36	65	180	120	ch 55	80
200	55	72	M36x2	40	M16	370	G3/4"	50	220	175	40	ch 36	75	180	120	ch 55	95
