Cilindri ISO 6431

cilindro ISO 6431 32-125

CLICCA QUI PER SCARICARE I DISEGNI DEI CILINDRI IN FORMATO DXF 2D

Click here to download the drawings for cylinders ISO 6431 in DXF format 2D

CLICCA QUI PER SCARICARE I DISEGNI TRIDIMENSIONALI DEI CILINDRI

Click here to download 3D drawings for cylinders ISO 6431

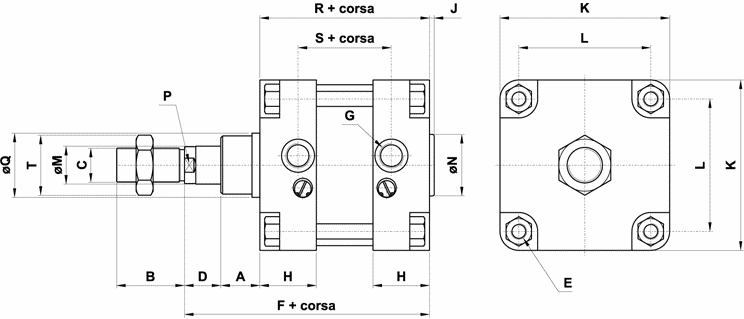

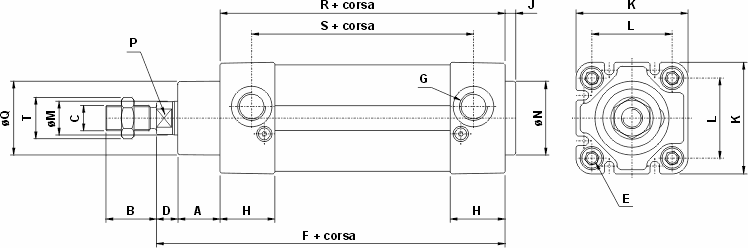

Nella tabella che segue, cliccare sul numero indicante l'alesaggio del cilindro per scaricare il disegno in formato DWG bidimensionale del cilindro corsa 0.
In the following table, click on the number indicating the bore of cylinder to download the drawing in DWG format (2D) of the cylinder stroke 0.

ø	A	B	C	D	E	F	G	H	J	K	L	M	N	P	Q	R	S	T
32	16	22	M10x1.25	10	M6	120	G1/8"	25.5	5	47	32.5	12	30	ch 10	30	94	63.6	ch 17
40	20	24	M12x1.25	10	M6	135	G1/4"	28	5	53	38	16	35	ch 13	35	105	76	ch 19
50	25	32	M16x1.5	12	M8	143	G1/4"	30	5	64	46.5	20	40	ch 17	40	106	69.4	ch 24
63	25	32	M16x1.5	12	M8	158	G3/8"	31	5	74	56.5	20	45	ch 17	45	121	85.2	ch 24
80	32.5	40	M20x1.5	13.5	M10	174	G3/8"	34	5	94	72	25	45	ch 22	45	128	90	ch 30
100	35	40	M20x1.5	16	M10	189	G1/2"	35	5	112	89	25	55	ch 22	55	138	104	ch 30
125	40	54	M27x2	25	M12	225	G1/2"	41	5	136	110	32	60	ch 27	60	160	112	ch 41

ø A B C D E F G H J K L M N P Q R S T
160 50 72 M36x2 30 M16 260 G3/4" 50 6 180 140 40 65 ch 36 65 180 120 ch 55
200 55 72 M36x2 40 M16 275 G3/4" 50 6 220 175 40 75 ch 36 75 180 120 ch 55

250 76 84 M42x2 29 M20 305 G1" 54 10 270 220 50 90 ch 46 90 200 136 ch 65
320 85 96 M48x2 35 M24 340 G1" 57 10 350 270 63 110 ch 55 110 220 156 ch 75
