AZ Pneumatica. Microcilindri ISO 6432

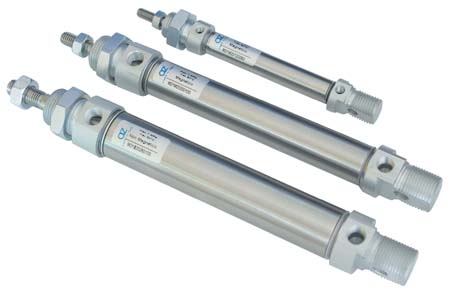

Microcilindri ISO 6432

foto

codifica

Famiglia
M : microcilindri ISO 6432
Esecuzione
S : non magnetico
M : magnetico
A : non magnetico predisposto per bloccastelo
B : magnetico predisposto per bloccastelo

Stelo
2 : INOX Funzione
1 : semplice effetto non ammortizzato molla anteriore
2 : doppio effetto non ammortizzato
3 : doppio effetto ammortizzato
4 : doppio effetto non ammortizzato stelo passante
5 : doppio effetto ammortizzato stelo passante
6 : semplice effetto non ammortizzato molla posteriore

Guarnizioni
1 : NBR
2 : VITON®

DATI TECNICI

Pressione di esercizio	max 10 bar
Temperatura di esercizio	max +60°C
Alesaggi	10; 12; 16; 20; 25 mm
Corse	10 ... 320 mm
Paracolpi meccanici	standard su tutta la gamma
Ammortizzo pneumatico	disponibile per alesaggio 20 e 25
Fluido	Aria filtrata 50µ con o senza lubrificazione

Materiali

Camicia: INOX
Stelo: INOX
Testate: alluminio anodizzato
Guarnizioni: NBR o VITON®
Magnete: plastoferrite (non adatto per temperature oltre +60°C)

VERSIONI DISPONIBILI

pag. precedente

Famiglia M : microcilindri ISO 6432	Esecuzione S : non magnetico M : magnetico A : non magnetico predisposto per bloccastelo B : magnetico predisposto per bloccastelo
Stelo 2 : INOX	Funzione 1 : semplice effetto non ammortizzato molla anteriore 2 : doppio effetto non ammortizzato 3 : doppio effetto ammortizzato 4 : doppio effetto non ammortizzato stelo passante 5 : doppio effetto ammortizzato stelo passante 6 : semplice effetto non ammortizzato molla posteriore
Guarnizioni 1 : NBR 2 : VITON®
