AZ Pneumatica. Bobine e connettori

Bobine e connettori

22 mm

bobina 22 mm

Codice Tensione Consumo

a regime di spunto

00.167.0 12V DC 3W

00.028.0 24V DC 3W

00.029.0 24V 50/60 Hz 5VA 7.5VA

00.030.0 110V 50/60 Hz 5VA 7.5VA

00.031.0 220V 50/60 Hz 5VA 7.5VA

parti di ricambio (canotti)

Temperatura massima di esercizio: +50°C
Inserimento: ED 100%
Tolleranza di tensione: ±10%
Protezione con connettore correttamente montato: IP 65
A richiesta basso assorbimento 1.5W

AUTOCAD ver 14. DWG	JPG	ACIS - SAT	STEP

Codice	Colore	Cavo	Tipo
00.197.0	nero	PG09	normale
00.344.0	trasparente	PG09	con LED 24V
00.345.0	trasparente	PG09	con LED 24V e VDR
00.346.0	trasparente	PG09	con LED 115V
00.347.0	trasparente	PG09	con LED 115V e VDR
00.394.0	trasparente	PG09	con LED 230V
00.395.0	trasparente	PG09	con LED 230V e VDR

AUTOCAD ver 14. DWG	JPG	ACIS - SAT	STEP

30 mm

bobina 30 mm

Codice Tensione Consumo

a regime di spunto

00.258.0 24V DC 2W

00.259.0 24V 50/60 Hz 5VA 9VA

00.260.0 110V 50/60 Hz 5VA 9VA

00.261.0 220V 50/60 Hz 5VA 9VA

parti di ricambio (canotti)

Temperatura massima di esercizio: +50°C
Inserimento: ED 100%
Tolleranza di tensione: ±10%
Protezione con connettore correttamente montato: IP 65

bobine antideflagranti

NOTA: Per montare le bobine da 30 mm sulle valvole NAMUR occorre acquistare il distanziale 01.055.2 che deve essere montato sotto la valvola, in modo da alzarla creando lo spazio necessario alla bobina.

AUTOCAD ver 14. DWG	JPG	ACIS - SAT	STEP

Codice	Colore	Cavo	Tipo
00.251.0	nero	PG09	normale
00.348.0	trasparente	PG09	con LED 24V
00.349.0	trasparente	PG09	con LED 24V e VDR
00.350.0	trasparente	PG09	con LED 115V
00.351.0	trasparente	PG09	con LED 115V e VDR
00.396.0	trasparente	PG09	con LED 230V
00.397.0	trasparente	PG09	con LED 230V e VDR

AUTOCAD ver 14. DWG	JPG	ACIS - SAT	STEP

15 mm

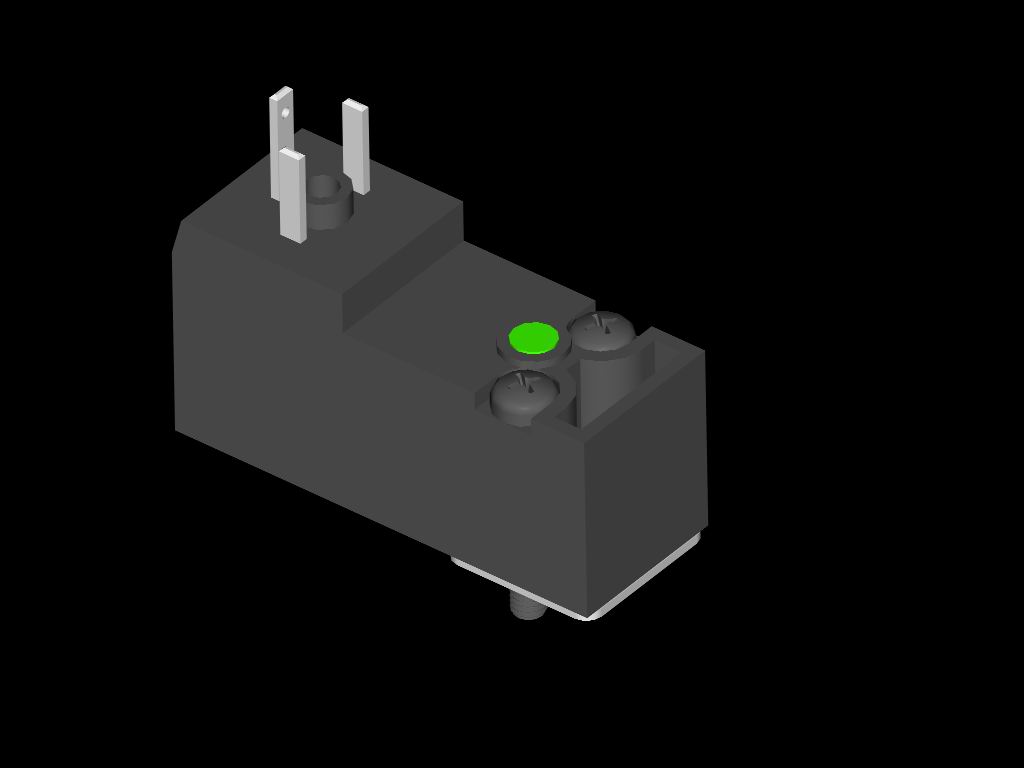

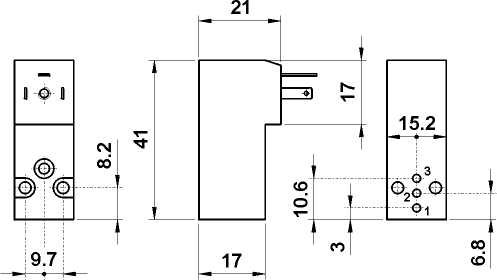

bobina 15 mm

simbolo

Codice Tensione

00.253.0 12V DC

00.254.0 24V DC

00.255.0 24V 50/60 Hz

00.256.0 110V 50/60 Hz

00.257.0 220V 50/60 Hz

Temperatura massima di esercizio: +50°C
Diametro nominale: 1.1 mm
Funzione della valvola: 3/2 NC
Portata 1-2: 30 Nl/min
Portata 2-3: 35 Nl/min
Pressione di esercizio: max 10 bar
Durata cicli: 100 milioni
Tempo di risposta: 10 ms
Inserimento: ED 100%
Consumo a regime (DC): 2W
Consumo a regime (AC): 1.3VA
Tolleranza di tensione: -10%; +15%
Protezione: IP 51
Connessione elettrica: DIN 43650 forma C
Con azionatore manuale monostabile

AUTOCAD ver 14. DWG	JPG	ACIS - SAT	STEP

ACCESSORI

00.414.0 - piastrina con guarnizione

00.413.0 - vite di fissaggio (sono necessarie 2 viti)
vite

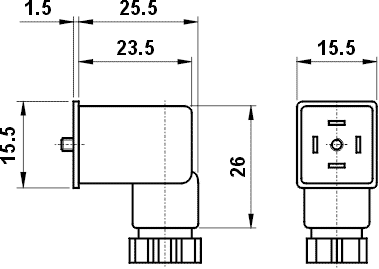

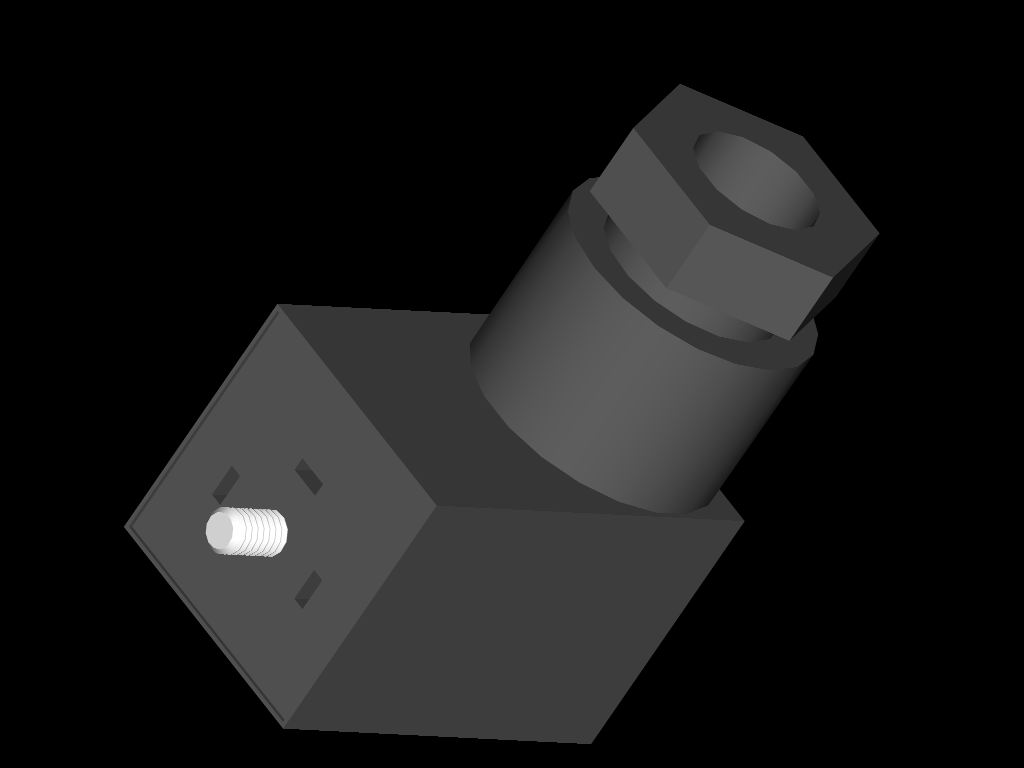

Codice	Colore	Cavo	Tipo
00.252.0	nero	PG07	normale
00.340.0	trasparente	PG07	con LED 24V
00.341.0	trasparente	PG07	con LED 24V e VDR
00.342.0	trasparente	PG07	con LED 115V
00.343.0	trasparente	PG07	con LED 115V e VDR
00.398.0	trasparente	PG07	con LED 230V
00.399.0	trasparente	PG07	con LED 230V e VDR

AUTOCAD ver 14. DWG	JPG	ACIS - SAT	STEP

Codice	Tensione
00.253.0	12V DC
00.254.0	24V DC
00.255.0	24V 50/60 Hz
00.256.0	110V 50/60 Hz
00.257.0	220V 50/60 Hz
