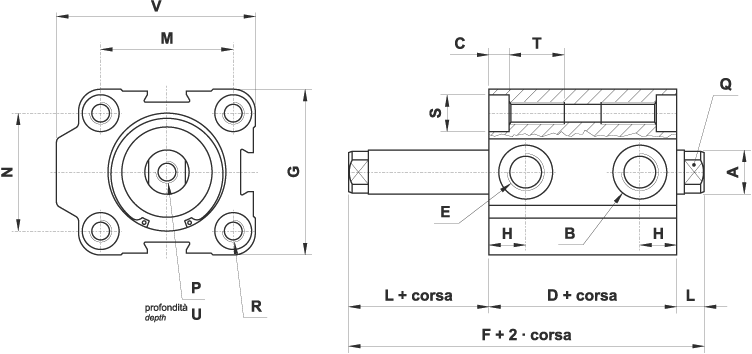

ø	A	B	C	D	E	F	G	H	L	M	N	P	Q	R	S	T	U	V
16	ø8	-	3.5	36	M5	47	28	8	5.5	20	20	M5	ch 7	M4	ø6	10	10	31
20	ø10	-	4.5	36	M5	47	32	8.5	5.5	22	22	M5	ch 8	M5	ø7	12	10	35
25	ø10	ø14	4.5	38	G1/8"	49	38	9	5.5	28	26	M5	ch 8	M5	ø7	12	10	44.5
32	ø12	ø14	5.5	46.2	G1/8"	60.2	45	9	7	36	32	M8	ch 10	M6	ø9	17	13.5	54
40	ø12	ø14	5.5	46.2	G1/8"	60.2	54.5	10	7	40	40	M8	ch 10	M6	ø9	17	13.5	60
50	ø16	ø14	6.5	50	G1/8"	66	65	11.5	8	50	50	M10	ch 13	M8	ø11	20	16	72.5
63	ø16	ø14	8.5	53	G1/8"	69	80	11.5	8	62	62	M10	ch 13	M10	ø14	20	16	88
80	ø20	ø19	8.5	56.4	G1/4"	76	100	13.8	9.8	82	82	M10	ch 17	M10	ø14	22.5	20	110
100	ø25	ø19	11	67	G1/4"	87	124	17	10	103	103	M12	ch 22	M12	ø17	24	24	134
