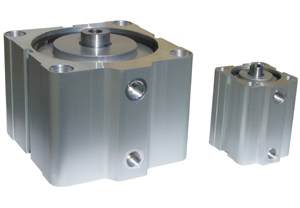

Famiglia D : cilindri corsa breve	Esecuzione M : magnetico
Stelo 1 : C45 cromato 2 : INOX	Funzione 1 : semplice effetto non ammortizzato molla anteriore 2 : doppio effetto non ammortizzato 3 : semplice effetto non ammortizzato molla posteriore 4 : doppio effetto non ammortizzato stelo passante
Guarnizioni 1 : poliuretano 2 : tutte le guarnizioni in VITON® 3 : guarnizioni dello stelo in VITON®

CLICCA QUI PER SCARICARE I DISEGNI TRIDIMENSIONALI DEI CILINDRI CORSA BREVE
Click here to download 3D drawings for short stroke cylinders
DISEGNI / DRAWINGS

---

DATI TECNICI

• Camicia: alluminio
• Stelo: C45 cromato o INOX AISI 304
• Testate: alluminio con boccola guida stelo

• Pistone: ottone fino all'alesaggio 25; tecnopolimero dall'alesaggio 32 all'alesaggio 100 (alluminio su richiesta). Il pistone in tecnopolimero non è adatto per la versione ATEX.
• Guarnizioni: poliuretano o VITON®
• Guarnizione stelo: poliuretano o VITON®
• Magnete: neodimio fino all'alesaggio 25; plastoferrite dall'alesaggio 32 al 100. Il magnete non è adatto per temperature oltre +60°C.

VERSIONI DISPONIBILI
