DATI TECNICI
Technical data
Tехнические данные

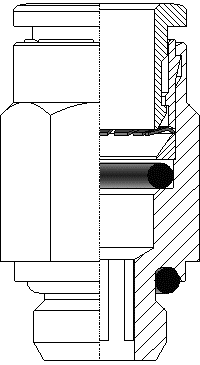

Raccordi automatici in polimero
Push-in fittings in polymer
фитинги цанговые быстроразъёмные из пластмассы

tolleranze ammesse per i tubi PA11 e PA12
tolerances for hoses PA11 and PA12
допускаемое отклонение для трубок РА11 и РА12
diametro esterno tubo
external diameter of tube
наружный диам. трубки 		tolleranza
tolerance
отклонение
4 ... 8 mm -0.08 ... +0.05
10 ... 16 mm -0.1 ... +0.05


tolleranze ammesse per i tubi in poliuretano (PU)
tolerances for poliurethane (PU) hoses
допускаемое отклонение для полиуретановых трубок (PU)
diametro esterno tubo
external diameter of tube
наружный диам. трубки 		tolleranza
tolerance
отклонение
4 ... 16 mm -0.02 ... +0.02


Materiali
  • Corpo: polibutilene (PBT), ottone nichelato
  • Pinza: acciaio
  • Guarnizioni: NBR
    		• Materials
  • Body: polybutylene (PBT), nickeled brass
  • Clamp: steel
  • Seals: NBR
    		• Материалы
  • Корпус: полибутилен (PBT), никелированная латунь
  • Цанга: сталь
  • Уплотнения: резина NBR


    • Temperatura di esercizio
    Temperature range
    Рабочая температура     		0 ... +60°C
    Pressione di esercizio
    Pressure range
    Рабочее давление     		max 10 bar
    Fluido
    Fluid
    Рабочая среда     		Aria filtrata con o senza lubrificazione
    filtered, lubricated or non lubricated air
    очищенный сжатый воздух со смазкой или без
