FR 6N-10-30-S
FR 6N-10-05-S

---

• Sistema di funzionamento: gruppo ciclone ed elemento filtrante, combinato con regolatore di pressione a diaframma dotato di valvola di scarico sovrapressione (relieving)
• Separazione condensa: 96%
• Scarico semiautomatico della condensa; automatico a richiesta
• Capacità della tazza: 130 cm³; tazza metallica
• Installazione verticale; staffe di fissaggio a richiesta (cod. STF 6N; STF 6NA; STF 6NB)

Codice di ordinazione	FR 6N-10-30-S	FR 6N-10-05-S
Attacchi	G1"	G1"
Temperatura di esercizio	max +50°C	max +50°C
Peso	1.5 kg	1.5 kg
Pressione di alimentazione (p1)	0 ... 17.5 bar 0 ... 1.75 MPa	0 ... 17.5 bar 0 ... 1.75 MPa
Pressione di utilizzo (p2)	0.5 ... 12 bar 0.05 ... 1.2 MPa	0.5 ... 12 bar 0.05 ... 1.2 MPa
Portata massima (p1 = 10 bar; p2 = 6.3 bar; caduta di pressione = 1 bar)	19000 Nl/min	19000 Nl/min
Elemento filtrante	30 µm	5 µm

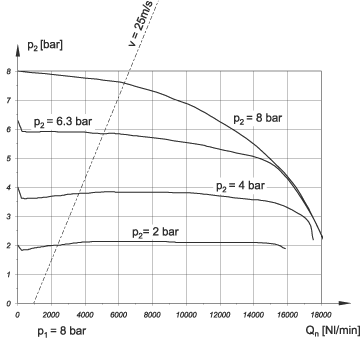

Caratteristiche di portata

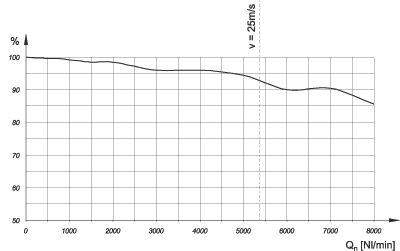

Grado di separazione condensa con p1 = 6.3 bar costante





Materiali

• Corpo: alluminio pressofuso
• Guarnizioni: NBR
• Parti interne: ottone e INOX
• Parti esterne: polimeri rinforzati
• Tazza: metallica

La staffa di fissaggio e il manometro devono essere acquistati separatamente.
