simbolo        Nel circuito qui raffigurato il regolatore fa sì che l'aria in scarico proveniente dal cilindro giunga direttamente alla valvola, consentendo così un movimento alla massima pressione e velocità. L'aria necessaria alla corsa di ritorno è invece regolata a una pressione inferiore e permette un movimento più lento.


foto

simbolo

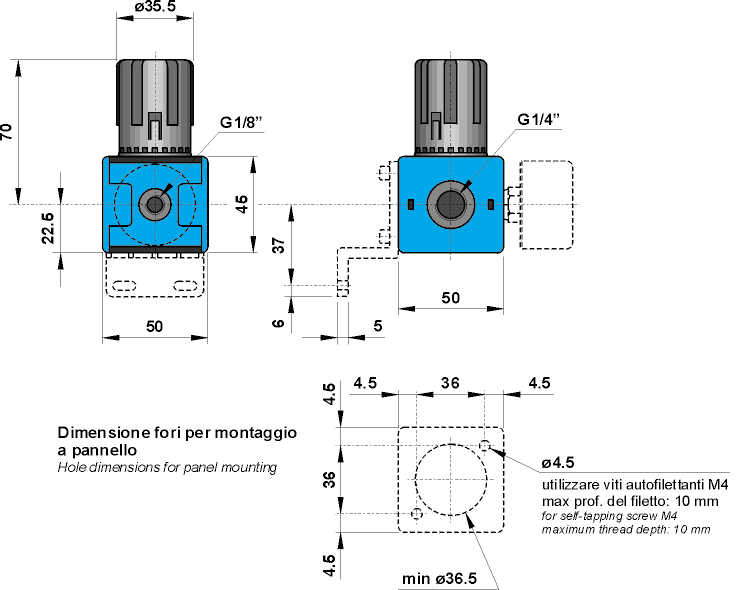

REG 2-08-SR





AUTOCAD ver 14. DWG

JPG

ACIS - SAT

STEP








Codice di ordinazione
REG 2-08-SR
Attacchi
G1/4"
Temperatura di esercizio
max +60°C
Peso
0.3 kg
Pressione di alimentazione
(p1)
0 ... 16 bar
0 ... 1.6 MPa
Pressione di utilizzo
(p2)
0.5 ... 8 bar
0.05 ... 0.8 MPa
Differenza minima di pressione
(p1 - p2)
0.2 bar
0.02 MPa
Isteresi
(p1 = 10 bar / p2 = 0 bar)
0.5
Isteresi
(p1 = 10 bar / p2 = 8 bar)
0.4
Portata raccomandata
(p = 6 bar a 25 m/s)
500 Nl/min
Portata massima
(p1 = 10 bar; p2 = 6.3 bar; caduta di pressione = 1 bar)
1000 Nl/min




Caratteristiche di portata


caratteristiche di portata




Variazione della pressione di utilizzo in presenza di fluttuazioni della pressione di alimentazione


variazione della pressione di utilizzo


Materiali
La staffa di fissaggio e il manometro devono essere acquistati separatamente.
