Cilindri compatti

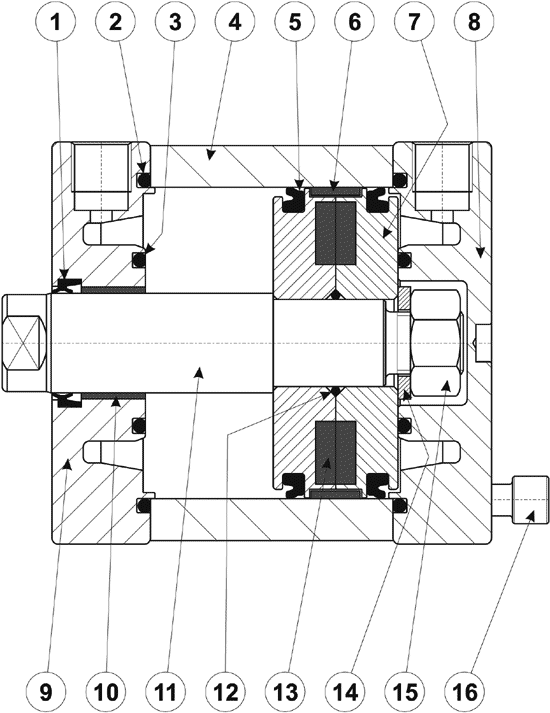

disegno in sezione








1. Guarnizione stelo: poliuretano o VITON
2. O-Ring per tenuta testata: NBR o VITON
3. O-Ring paracolpi: NBR o VITON
4. Camicia: alluminio profilato, calibrato e anodizzato
5. Guarnizione a labbro per pistone: poliuretano o VITON
6. Anello guida per pistone: bronzo PTFE (solo per pistone in alluminio)
7. Pistone: tecnopolimero o alluminio
8. Testata posteriore: alluminio
9. Testata anteriore: alluminio
10. Boccola guida: materiale autolubrificante
11. Stelo: acciaio C45 cromato o INOX AISI 304
12. O-Ring per tenuta pistone: NBR o VITON
13. Magnete: plastoferrite
14. Rondella piana
15. Dado per bloccaggio stelo
16. Vite per fissaggio testata
