DP 2005 - 03.009.4

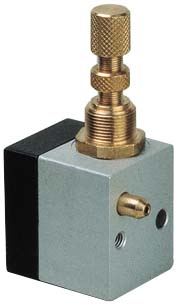

È una valvola basata sul principio del venturi e primariamente utilizzata per spruzzare e nebulizzare liquido.
1 = attacco per l'aria
2 = attacco per il liquido da aspirare
Grafico quantità di liquido aspirato (Q) in relazione alla pressione (P)
Dati tecnici
- Attacchi: filettati M5
- Temperatura di esercizio: max +60°C
- Pressione di esercizio: 3 ... 8 bar
- Viscosità del liquido: 3°E ... 5°E
- Fluido: Aria filtrata 50µ con o senza lubrificazione
Consumo di aria con regolatore totalmente aperto
4 bar: 20 Nl/min
5 bar: 27 Nl/min
6 bar: 37 Nl/min
Materiali
- Corpo: alluminio 11S anodizzato
- Guarnizioni: NBR
- Molle: acciaio INOX
- Parti interne: ottone OT58
