AT.005.4

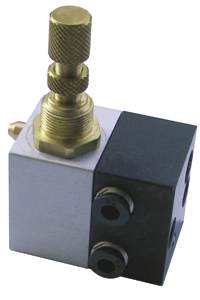

Spruzzatore a depressione con raccordi automatici per tubo ø4
È una valvola basata sul principio del venturi e primariamente utilizzata per spruzzare e nebulizzare liquido.
R = regolazione quantità di liquido aspirato
V = regolazione portata d'aria in entrata
Grafico quantità di liquido aspirato (Q) in relazione alla pressione (P) con la vite V totalmente aperta
Dati tecnici
- Attacchi: automatici ø4
- Temperatura di esercizio: max +60°C
- Pressione di esercizio: 3 ... 8 bar
- Viscosità del liquido: 3°E ... 5°E
- Fluido: Aria filtrata 50µ con o senza lubrificazione
Materiali
- Corpo: alluminio 11S anodizzato
- Guarnizioni: NBR
- Molle: acciaio INOX
- Parti interne: ottone OT58
