logo Cilindri senza stelo
Versione base OPL



Alesaggio 16, 25, 32

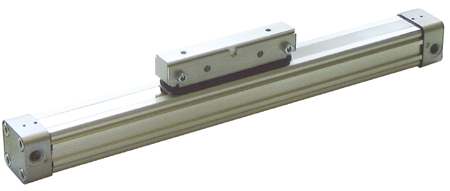

foto

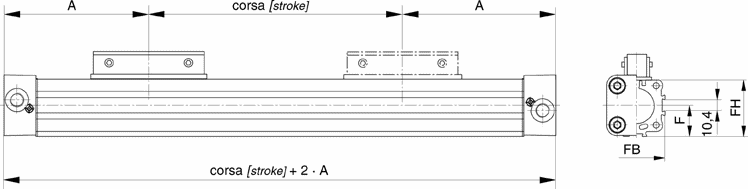

disegno

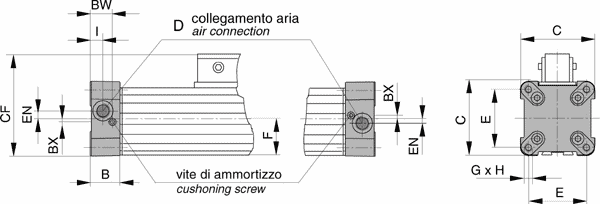

disegno

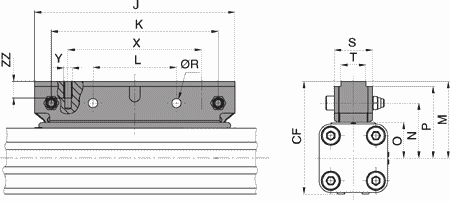

Piastra di montaggio carico esterno per alesaggio 16 ... 32

disegno


ø A B C D E F G H I J K L M N O P R S T X Y
16 65 14 30 M5 18 15 M3 9 5.5 76 64 32 30 24 17 29 4.5 18 10.5 48 M4
25 100 22 41 G1/8" 27 21.5 M5 15 9 120 100 50 46 33 22.5 43 5.5 23 17.5 80 M5
32 125 25.5 52 G1/4" 36 28.5 M6 15 11.5 160 120 60 59.8 45.8 28.5 54.3 7 27 18 90 M6

ø BW BX CF EN FB FH ZZ
16 10.8 1.8 45 3 30 27.2 8
25 17.5 2.2 67.5 3.6 40 39.5 10
32 20.5 2.5 88.3 5.5 52 51.7 15




Alesaggio 40, 50, 63, 80

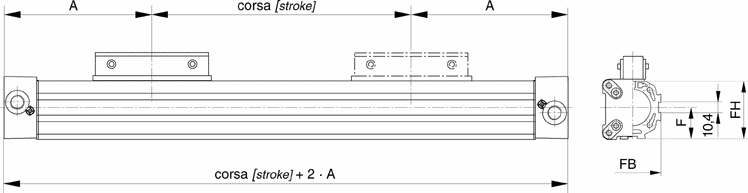

disegno

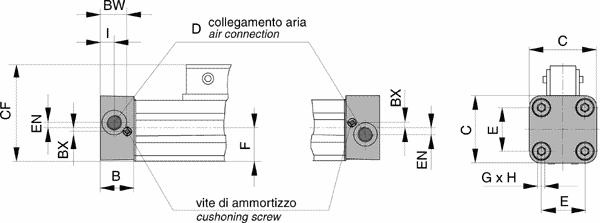

disegno

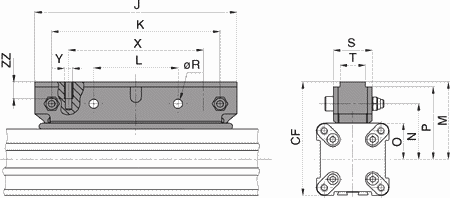

Piastra di montaggio carico esterno per alesaggio 40 ... 80

disegno


ø A B C D E F G H I J K L M N O P R S T X Y
40 150 28 69 G1/4" 54 34 M6 15 12 150 110 55 60.8 48.8 35 56.8 7 28 18 90 M6
50 175 33 87 G1/4" 70 43 M6 15 14.5 180 140 70 69 57 40 65 7 28 18 110 M6
63 215 38 106 G3/8" 78 54 M8 21 14.5 220 180 90 82.8 67.8 50 77.8 9 30 19 140 M8
80 260 47 132 G1/2" 96 67 M10 25 22 280 240 120 101 83 57 95 11 32 20 180 M10

ø BW BX CF EN FB FH ZZ
40 21 3 95.3 7.5 62 63 12
50 27 - 112.5 11 76 77 12
63 30 - 136.8 12 96 96 16
80 37.5 - 168 16.5 122 122 20



Disegni / Drawings DWG
alesaggio / bore 32
opl_32_dx.dwg
opl_32_sopra.dwg
opl_32_front.dwg
