logo Piedino in acciaio galvanizzato
per cilindri senza stelo serie OPL-KF
End cap foot mounting (galvanized steel) for OPL-KF

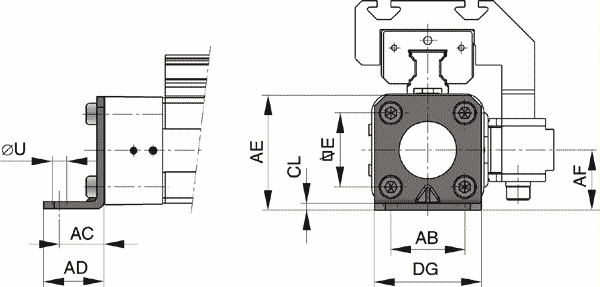

disegno



foto


alesaggio
bore 		sigla
part number
16 21135
25 20311
32 20313


ø AE AF CL
16 28 15 2
25 42 22 2.5
32 55 30 3

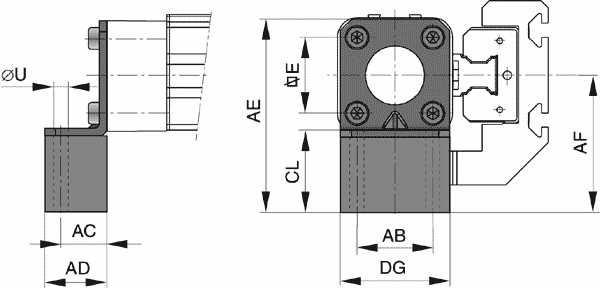

disegno



alesaggio
bore 		sigla
part number
16 21137
25 21139
32 21141


ø AE AF CL
16 55 42 29
25 69 49 29.5
32 90 65 9

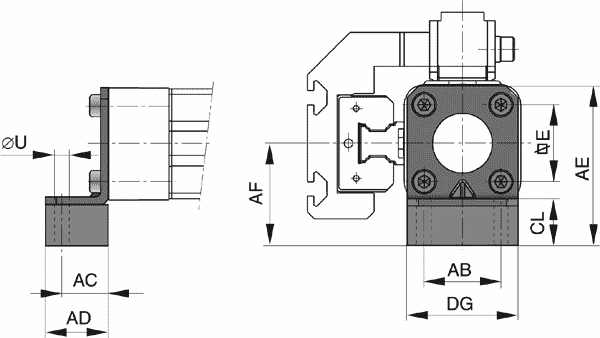

disegno



alesaggio
bore 		sigla
part number
16 21136
25 21138
32 21140


ø AE AF CL
16 43 30 17
25 57 37 17.5
32 69 44 17


ø E øU AB AC AD DG
16 18 3.6 18 10 14 26
25 27 5.8 27 16 22 39
32 36 6.6 36 18 26 50


Materiali: piedino in acciaio galvanizzato, sostegno in alluminio anodizzato.
I codici di ordinazione si riferiscono a una coppia di piedini.

Materials: foot mounting in galvanized steel, support in anodized aluminium.
The foot mountings are supplied in pairs.
