AZ Pneumatica. Supporto intermedio per intercambiabilità cilindro OPL-KF / Mid support for cylinder interchangeability, for OPL-KF

Supporto intermedio per intercambiabilità cilindro
per cilindri senza stelo serie OPL-KF
Mid support for cylinder interchangeability, for OPL-KF

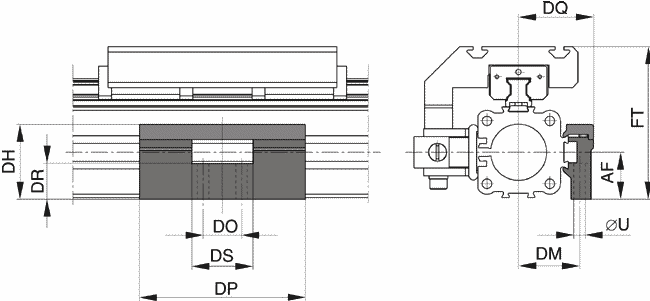

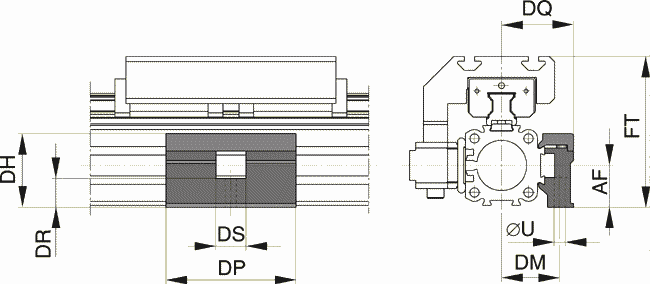

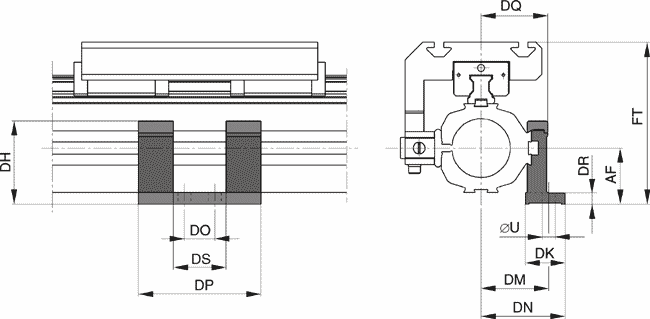

disegno

alesaggio
bore sigla
part number

25 21119

alesaggio bore	sigla part number
32	21120
40	21121

alesaggio bore	sigla part number
50	21122

ø	øU	AF	DH	DK	DM	DN	DO	DP	DQ	DR	DS	FT
25	5.5	21	36.9	-	29	-	-	65	36	14.5	15	75.5
32	6.6	27	42.9	-	35	-	22	95	43	20.5	35	87.5
40	6.6	35	58	-	40	-	22	95	48	28.5	35	104.5
50	11	48	71	34	58	72	26	105	57	10	45	138.5

Materiale: alluminio anodizzato.
Assemblando il supporto intermedio con la slitta orientata come raffigurato nel disegno, il cilindro risulta intercambiabile con gran parte dei cilindri presenti sul mercato europeo.

Material: anodized aluminium.
If the mid support is assembled with the cylinder oriented as shown in the drawing, the cylinder is interchangeable with the most part of cylinders in the European market.
