per cilindri senza stelo serie OPL-KF
Mid support for OPL-KF

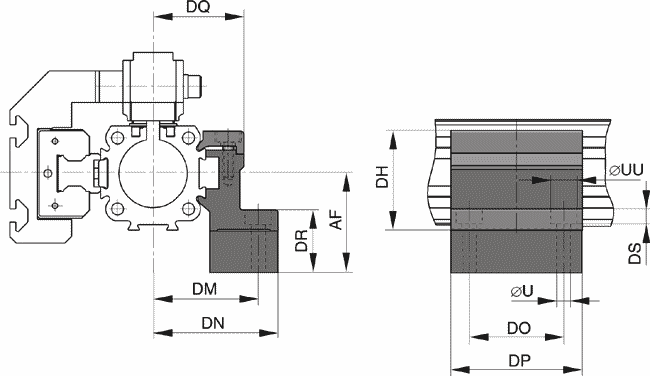

Fissaggio dall'alto o dal basso mediante viti passanti
Mounting from above or below using passing-through screws

disegno



foto


alesaggio
bore 		sigla
part number
16 21130
25 21131
32 21132
40 21133
50 21134


ø AF DR
16 15 6
25 22 8
32 30 10
40 38 10
50 48 10

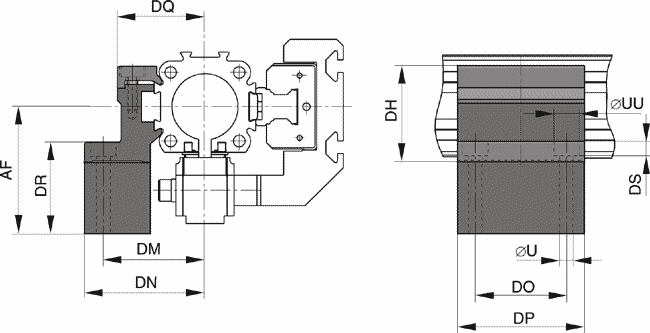

Fissaggio dall'alto o dal basso mediante viti passanti
Mounting from above or below using passing-through screws

disegno



alesaggio
bore 		sigla
part number
16 21142
25 21143
32 21144
40 21145
50 21146


ø AF DR
16 30 21
25 37 23
32 44 24
40 51 23
50 57 19

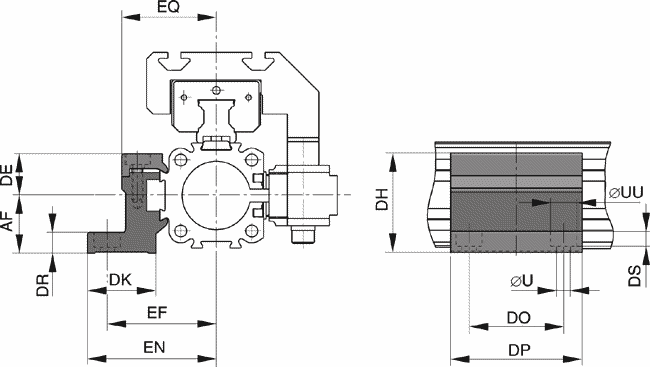

Fissaggio dall'alto o dal basso mediante viti passanti
Mounting from above or below using passing-through screws

disegno



alesaggio
bore 		sigla
part number
25 21148
32 21151
40 21150
50 21149


ø AF DR
25 49 35
32 65 45
40 70 42
50 72 34


ø øU øUU DE DH DK DM DN DO DP DQ DS EF EN EQ
16 3.4 6 14.2 29.2 24 32 36.4 18 30 27 3.4 32 36.4 27
25 5.5 10 16 38 26 40 47.5 36 50 34.5 5.7 41.5 49 36
32 5.5 10 16 46 27 46 54.5 36 60 40.5 5.7 48.5 57 43
40 7 - 23 61 34 53 60 45 60 45 - 56 63 48
50 7 - 23 71 34 59 67 45 60 52 - 64 72 57


Materiale: alluminio anodizzato.
Material: anodized aluminium.

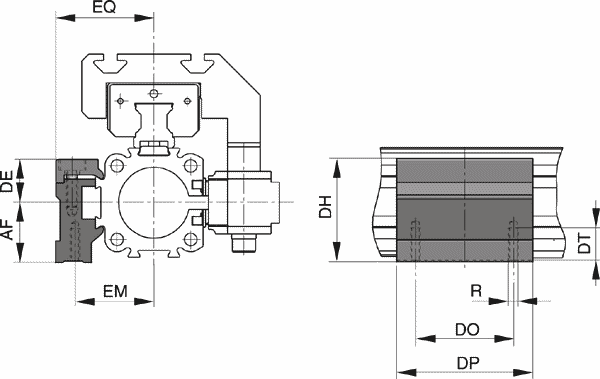

Fissaggio dal basso mediante due filetti
Mounting from below using two threads


disegno


foto



alesaggio
bore 		sigla
part number
16 21125
25 21126
32 21127
40 21128
50 21129


ø R AF DE DH DO DP DT EM EQ
16 M3 15 14.2 29.2 18 30 6.5 20 27
25 M5 22 16 38 36 50 10 28.5 36
32 M5 30 16 46 36 60 10 35.5 43
40 M6 38 23 61 45 60 11 38 48
50 M6 48 23 71 45 60 11 45 57


Il supporto intermedio può essere montato anche sulla parte inferiore del cilindro, nel qual caso la distanza dal centro del cilindro cambia.
The mid support can also be mounted on the underside of the cylinder. In this case its distance from the centre of the cylinder is different.
