logo Supporto intermedio
per cilindri senza stelo serie OPL
Mid support for rodless cylinders OPL

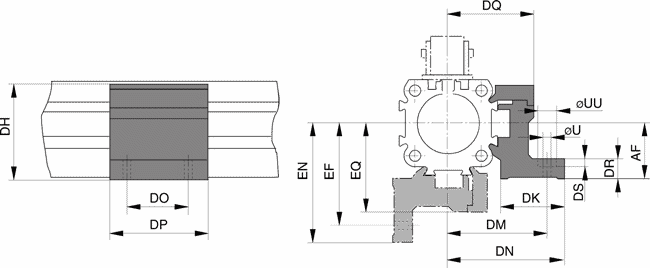

Fissaggio dall'alto o dal basso mediante viti passanti
Mounting from above or below using passing-through screws

disegno



foto


alesaggio
bore 		sigla
part number
16 20435
25 20009
32 20158
40 20028
50 20163
63 20452
80 20482

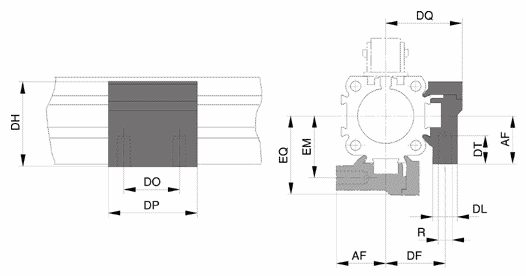

Fissaggio dal basso mediante due filetti
Mounting from below using two threads

disegno



foto


alesaggio
bore 		sigla
part number
16 20434
25 20008
32 20157
40 20027
50 20162
63 20451
80 20480


ø R øU øUU AF DF DH DK DM DN DO
16 M3 3.4 6 15 20 29.2 24 32 36.4 18
25 M5 5.5 10 22 27 38 26 40 47.5 36
32 M5 5.5 10 30 33 46 27 46 54.5 36
40 M6 7 - 38 35 61 34 53 60 45
50 M6 7 - 48 40 71 34 59 67 45
63 M8 9 - 57 47.5 91 44 73 83 45
80 M10 11 - 72 60 111.5 63 97 112 55


ø DP DL DQ DR DS DT EF EM EN EQ
16 30 14.6 27 6 3.4 6.5 32 20 36.4 27
25 50 13 34.5 8 5.7 10 41.5 28.5 49 36
32 50 13 40.5 10 5.7 10 48.5 35.5 57 43
40 60 19 45 10 - 11 56 38 63 48
50 60 19 52 10 - 11 64 45 72 57
63 65 24 63 12 - 16 79 53.5 89 69
80 80 32 81 15 - 25 103 66 118 87


Il supporto intermedio può essere montato anche sulla parte inferiore del cilindro, nel qual caso la distanza dal centro del cilindro cambia (vedi disegno).

The mid support can also be mounted on the underside of the cylinder. In this case its distance from the centre of the cylinder is different (see drawing).
