logo Profilo di fissaggio
per cilindri senza stelo serie OPL
e OPL-KF
Mounting profile for rodless cylinders OPL and OPL-KF

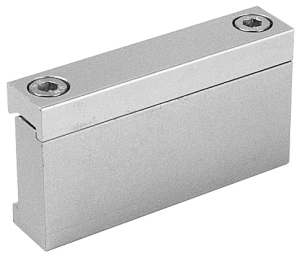

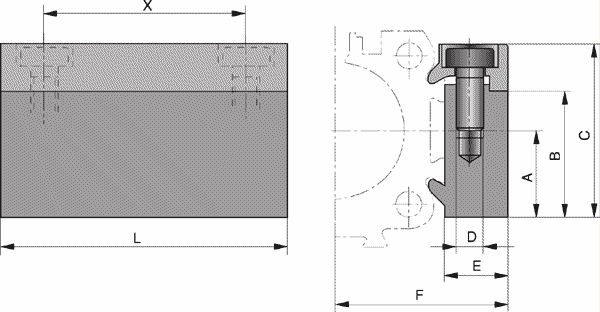

Profilo di fissaggio
Mounting profile


disegno



foto


alesaggio
bore 		sigla
part number
16 20432
25-32 20006
40-50 20025

Profilo universale in materiale pieno (alluminio) forabile per il fissaggio al cilindro di vari elementi.
Universal profile in full solid aluminium which can be bored for mounting of various elements on the cylinder.

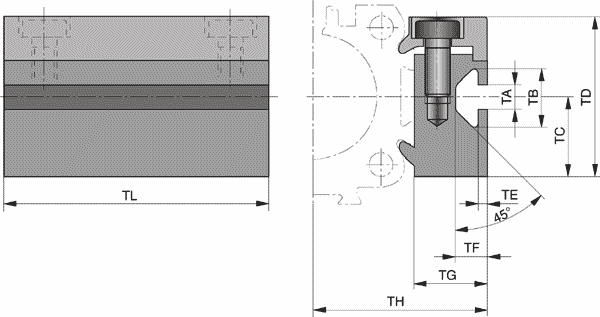

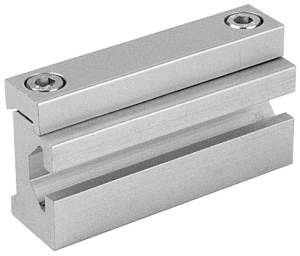

Profilo con cava a T
T-nut profile


disegno



foto


alesaggio
bore 		sigla
part number
16 20433
25-32 20007
40-50 20026

Profilo universale per il fissaggio al cilindro di vari elementi mediante dado a T standard, acquistabile presso la ditta ITEM.
Universal profile for mounting of various elements on the cylinder with standard T-nuts, to be purchased from company ITEM.



ø A B C D E F L X TA TB TC TD TE TF TG TH TL
16 14 20.5 28 M3 12 27 50 38 5 11.5 14 28 1.8 6.4 12 27 50
25 16 23 32 M5 10.5 30.5 50 36 5 11.5 16 32 1.8 6.4 14.5 34.5 50
32 16 23 32 M5 10.5 36.5 50 36 5 11.5 16 32 1.8 6.4 14.5 40.5 50
40 20 33 43 M6 14 45 80 65 8.2 20 20 43 4.5 12.3 20 51 80
50 20 33 43 M6 14 52 80 65 8.2 20 20 43 4.5 12.3 20 58 80
