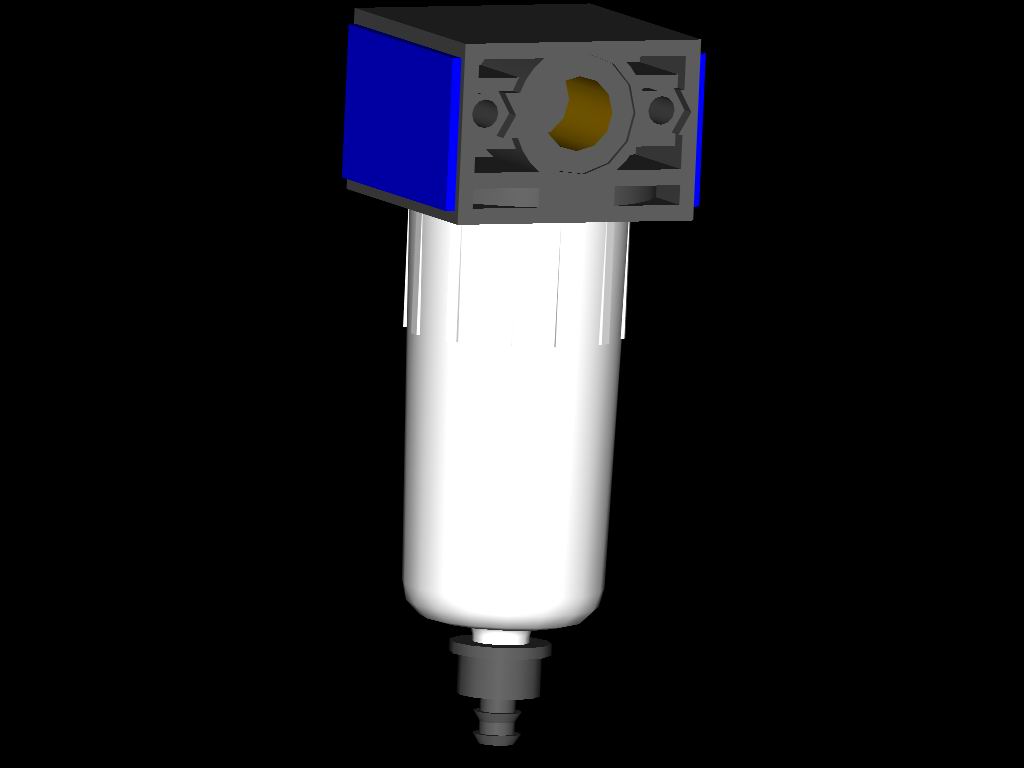

AZ Pneumatica. FIL 2-25-S; FIL 2-05-S

FIL 2-25-S
FIL 2-05-S

symbol

FIL 2-25-S

Эффективность фильтра: > 90%
Сброс конденсата при отсувствии давления
объём стакана: 12 cm3
Установка: вертикально на трубопроводах или на стене
Установка на стене возможна с кронштейном
Пластмассовый кожух защиты по заказу (номер для заказа PR 2-00)

Номер для заказа	FIL 2-25-S	FIL 2-05-S
присоединения	G1/4"	G1/4"
Рабочая температура	не более +50°C	не более +50°C
Масса	0.1 kg	0.1 kg
Рабочее давление	0 ... 10 bar 0 ... 1 MPa	0 ... 10 bar 0 ... 1 MPa
Рекомендованный расход (p = 6.3 bar при 25 m/s)	550 Nl/min	550 Nl/min
Тонкость фильтрации	25 µm	5 µm

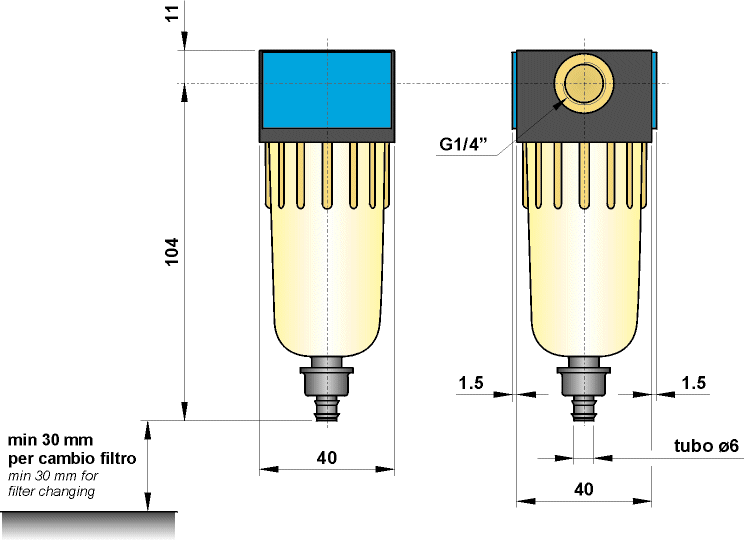

AUTOCAD ver 14. DWG	JPG	ACIS - SAT	STEP

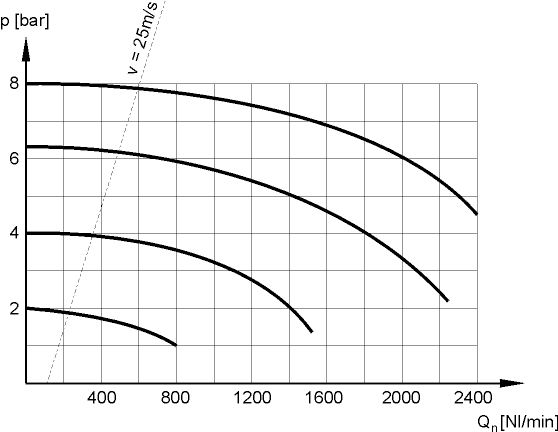

Расходы

Материалы

Корпус: присоединительные резьбы выполнены в виде латунных вставок
Уплотнения: NBR
Внутренные части: латунь, нержавеющая сталь и пластмасс
Стакан: поликарбонат
