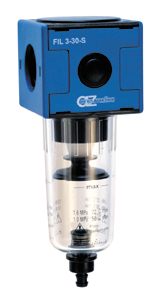

AZ Pneumatica. FIL 3-30-S; FIL 3-30-A; FIL 3-05-S

FIL 3-30-S
FIL 3-30-A
FIL 3-05-S

symbol

FIL 3-30-S

Эффективность фильтра: > 90%
Полуавтоматический или автоматический сброс конденсата
объём стакана: 22 cm3
Установка: вертикально на трубопроводах или на стене; кронштейн для крепления по заказу (номер для заказа STF 3)
Металлический кожух защиты по заказу (номер для заказа PR 3-00)

Номер для заказа	FIL 3-30-S	FIL 3-30-A	FIL 3-05-S
присоединения	G3/8"	G3/8"	G3/8"
Сброс конденсата	полуавтоматический	автоматический	полуавтоматический
Рабочая температура	не более +50°C	не более +50°C	не более +50°C
Масса	0.25 kg	0.25 kg	0.25 kg
Рабочее давление	0 ... 16 bar 0 ... 1.6 MPa	0 ... 16 bar 0 ... 1.6 MPa	0 ... 16 bar 0 ... 1.6 MPa
Рекомендованный расход (p = 6 bar at 25 m/s)	850 Nl/min	850 Nl/min	850 Nl/min
Маскимальный расход (p = 6.3 bar; падение давления = 1 bar)	1520 Nl/min	1520 Nl/min	1520 Nl/min
Тонкость фильтрации	30 µm	30 µm	5 µm

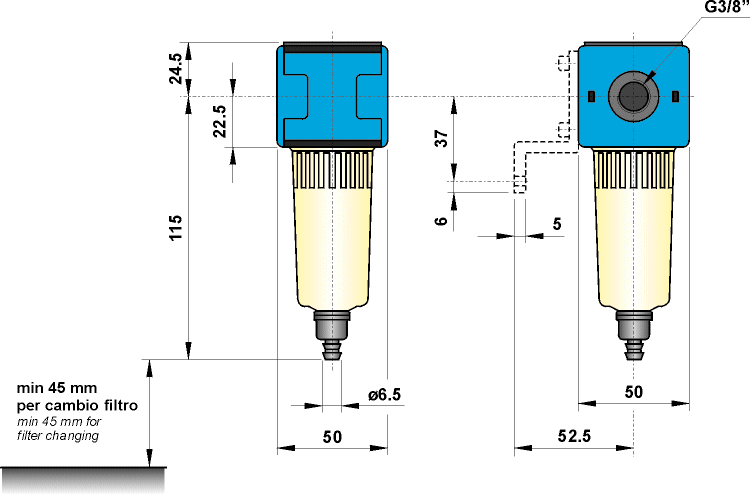

AUTOCAD ver 14. DWG	JPG	ACIS - SAT	STEP

Расходы

Материалы

Корпус: алюминий
Уплотнения: NBR
Внутренные части: латунь и нержавеющая сталь
Наружные части: пластмасс
Стакан: поликарбонат
