AZ Pneumatica. FIL 4-30-S; FIL 4-30-A; FIL 4-05-S

FIL 4-30-S
FIL 4-30-A
FIL 4-05-S

symbol

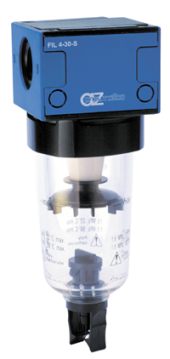

FIL 4-30-S

Эффективность фильтра: 95%
Полуавтоматический или автоматический сброс конденсата
объём стакана: 57 cm3
Установка: вертикально на трубопроводах или на стене; кронштейн для крепления по заказу (номер для заказа STF 4)
Металлический кожух защиты по заказу (номер для заказа PR 4-00)

Номер для заказа	FIL 4-30-S	FIL 4-30-A	FIL 4-05-S
присоединения	G1/2"	G1/2"	G1/2"
Сброс конденсата	полуавтоматический	автоматический	полуавтоматический
Рабочая температура	не более +50°C	не более +50°C	не более +50°C
Масса	0.55 kg	0.55 kg	0.55 kg
Рабочее давление	0 ... 16 bar 0 ... 1.6 MPa	0 ... 16 bar 0 ... 1.6 MPa	0 ... 16 bar 0 ... 1.6 MPa
Рекомендованный расход (p = 6 bar at 25 m/s)	1900 Nl/min	1900 Nl/min	1900 Nl/min
Маскимальный расход (p = 6.3 bar; падение давления = 1 bar)	5000 Nl/min	5000 Nl/min	5000 Nl/min
Тонкость фильтрации	30 µm	30 µm	5 µm

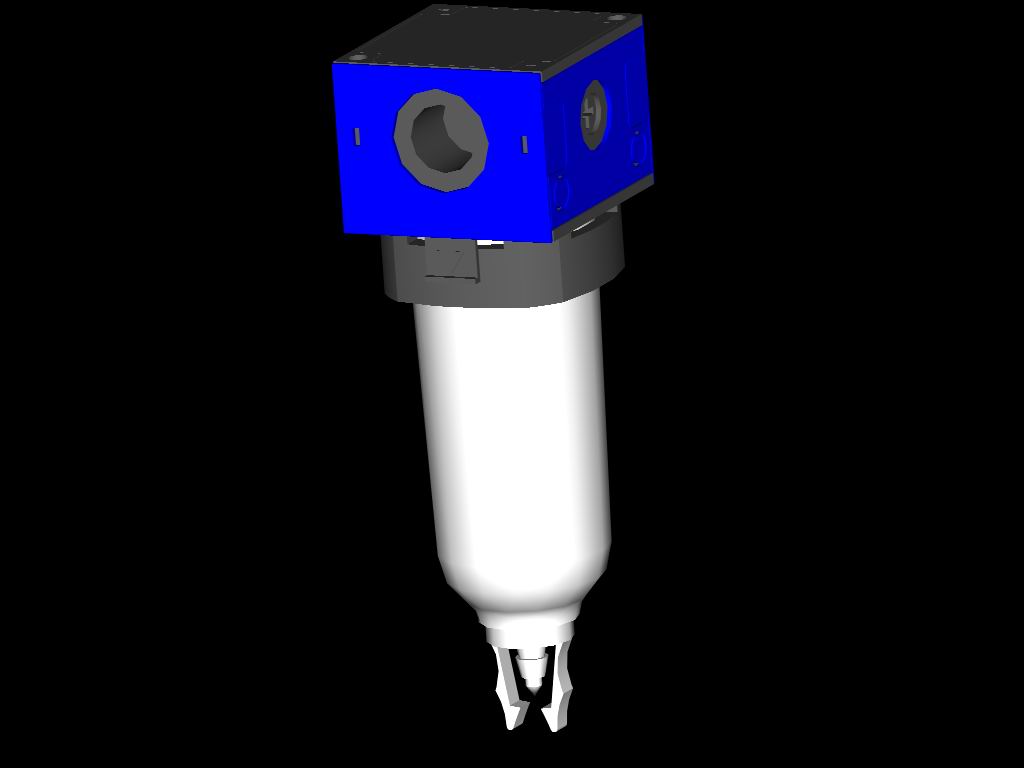

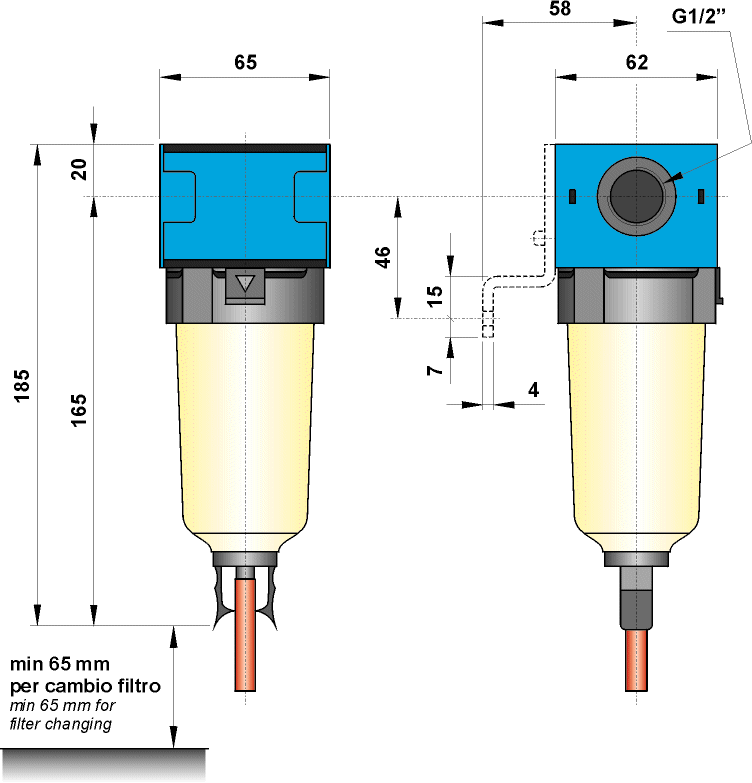

AUTOCAD ver 14. DWG	JPG	ACIS - SAT	STEP

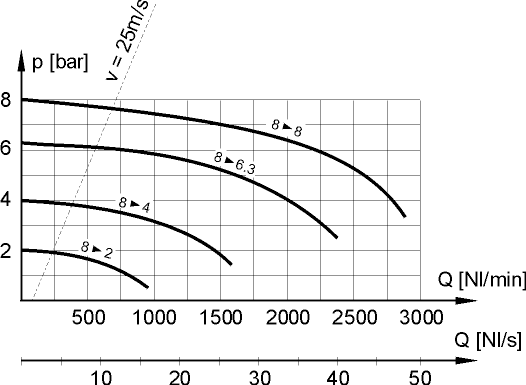

Расходы

Материалы

Корпус: алюминий
Уплотнения: NBR
Внутренные части: латунь и нержавеющая сталь
Наружные части: пластмасс
Стакан: поликарбонат
