AZ Pneumatica. FR 2-08-25-S; FR 2-08-05-S

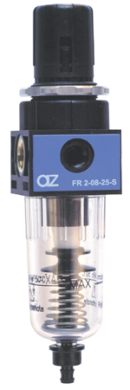

FR 2-08-25-S
FR 2-08-05-S

symbol

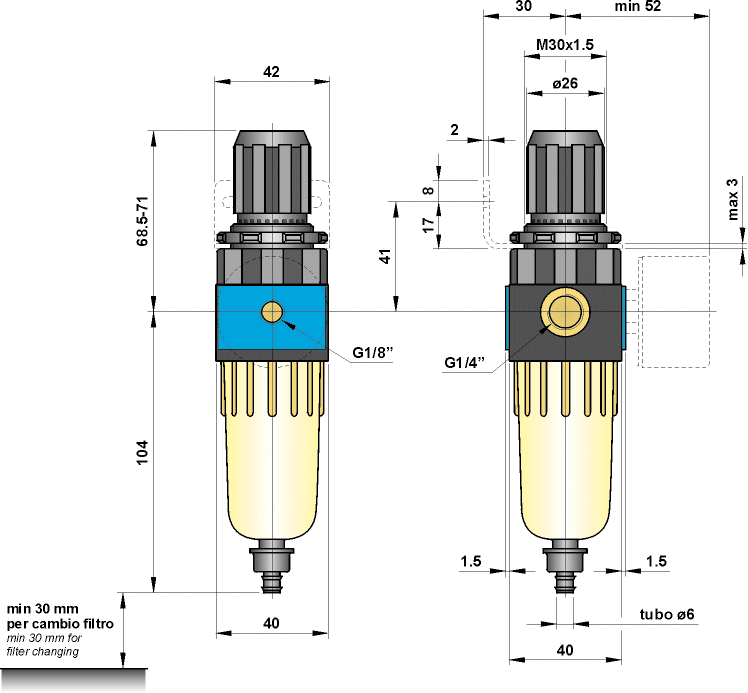

FR 2-08-25-S

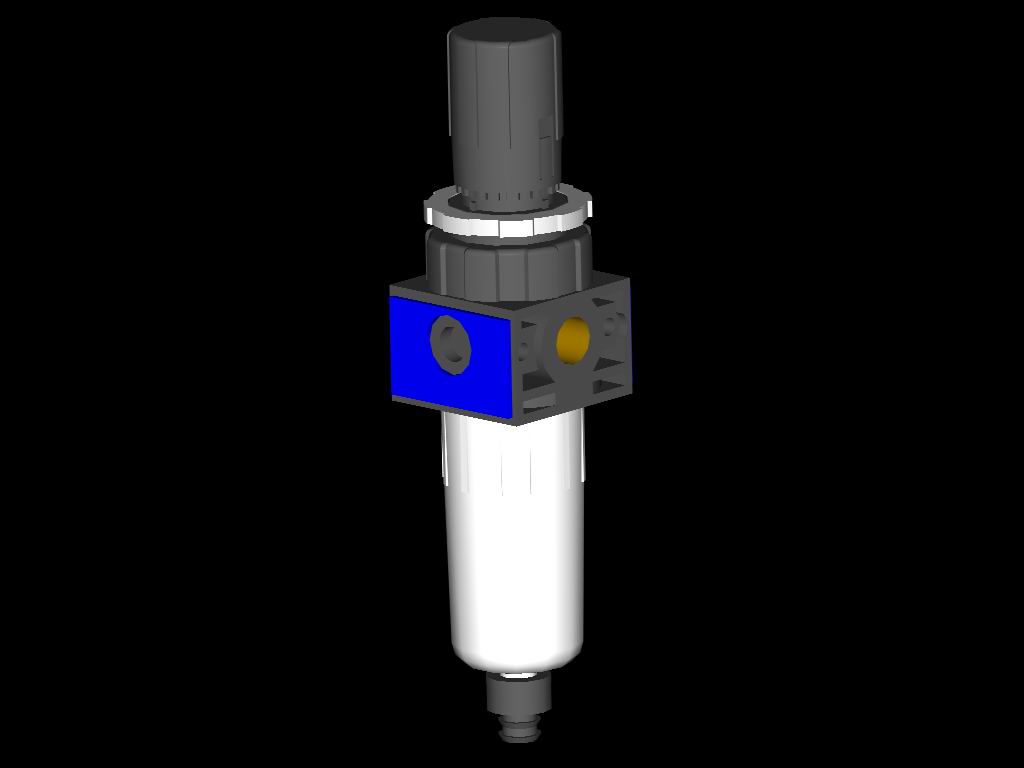

AUTOCAD ver 14. DWG

JPG

ACIS - SAT

STEP

Поршевная система регуляции. (При повышении выходного давления выше уровня настройки, выходная линия через специалное отверстие в регуляторе соединяется с атмосферой.)
Эффективность фильтра: > 90%
Сброс конденсата при отсувствии давления
объём стакана: 12 cm3
Установка: вертикально на трубопроводах или на стене; Кронштейны для крепления по заказу (номер для заказа STF 2)
Пластмассовый кожух защиты по заказу (номер для заказа PR 2-00)

Номер для заказа	FR 2-08-25-S	FR 2-08-05-S
присоединения	G1/4"	G1/4"
Рабочая температура	не более +50°C	не более +50°C
Масса	0.12 kg	0.12 kg
Входное давление (p1)	0 ... 10 bar 0 ... 1 MPa	0 ... 10 bar 0 ... 1 MPa
Выходное давление (p2)	0.5 ... 8 bar 0.05 ... 0.8 MPa	0.5 ... 8 bar 0.05 ... 0.8 MPa
Минимальная разница между входным и выходным давлением (p1 - p2)	0.2 bar 0.02 MPa	0.2 bar 0.02 MPa
Гистерезиз (p1 = 10 bar / p2 = 0 bar)	1.6	1.6
Гистерезиз (p1 = 10 bar / p2 = 8 bar)	0.6	0.6
Рекомендованный расход (p = 6.3 bar при 25 m/s)	550 Nl/min	550 Nl/min
Тонкость фильтрации	25 µm	5 µm

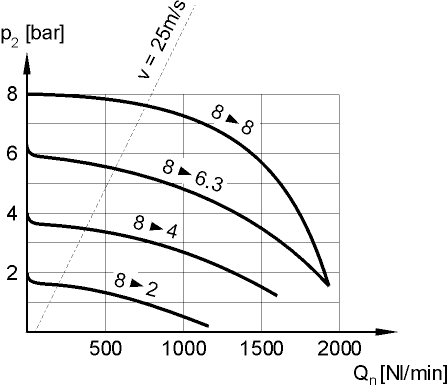

Расходы

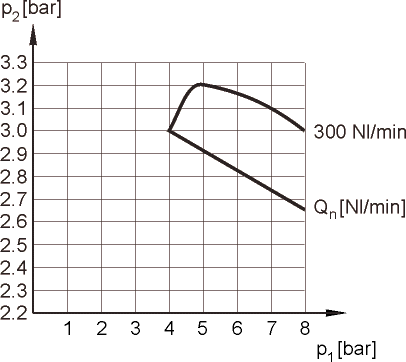

Колебание давления на выходе при колебании давления на входе

outlet pressure variation

Материалы

Mounting bracket and manometer are bought separately.
