LUB 3-00
AUTOCAD ver 14. DWG
JPG
ACIS - SAT
STEP
Компактная конструкция с компенсационным клапаном
Постоянное количество капель
объём стакана: 45 cm3
Заполнение маслом только при отсувствии давления
Установка: вертикально;
кронштейны для крепления
по заказу (номер для заказа STF 3)
Металлический кожух защиты (номер для заказа
PR 3-00
)
Номер для заказа
LUB 3-00
присоединения
G3/8"
Рабочая температура
не более +60°C
Масса
0.25 kg
Рабочее давление
0 ... 16 bar
0 ... 1.6 MPa
Рекомендованный расход
(p = 6 bar при 25 m/s)
850 Nl/min
Маскимальный расход
(p = 6.3 bar; падение давления = 1 bar)
1880 Nl/min

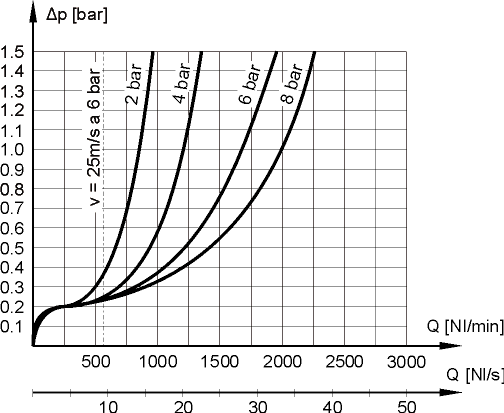

Расходы

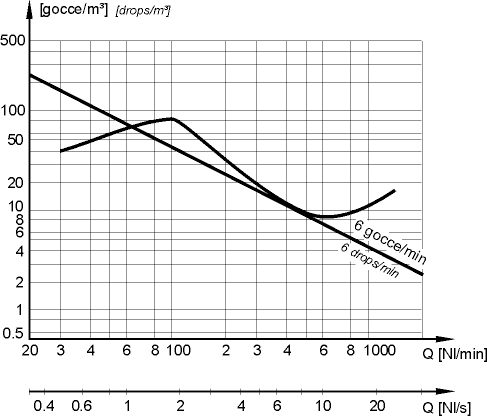

Количество капель в отношении с расходом воздуха

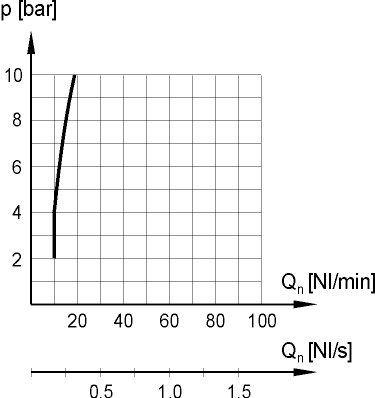

Минимальные рабочие условия
Материалы
Корпус: алюминий
Уплотнения: NBR
Пружины: нержавеющая сталь
Внутренные части: латунь и нержавеющая сталь
Наружные части: пластмасс
Стакан: поликарбонат
