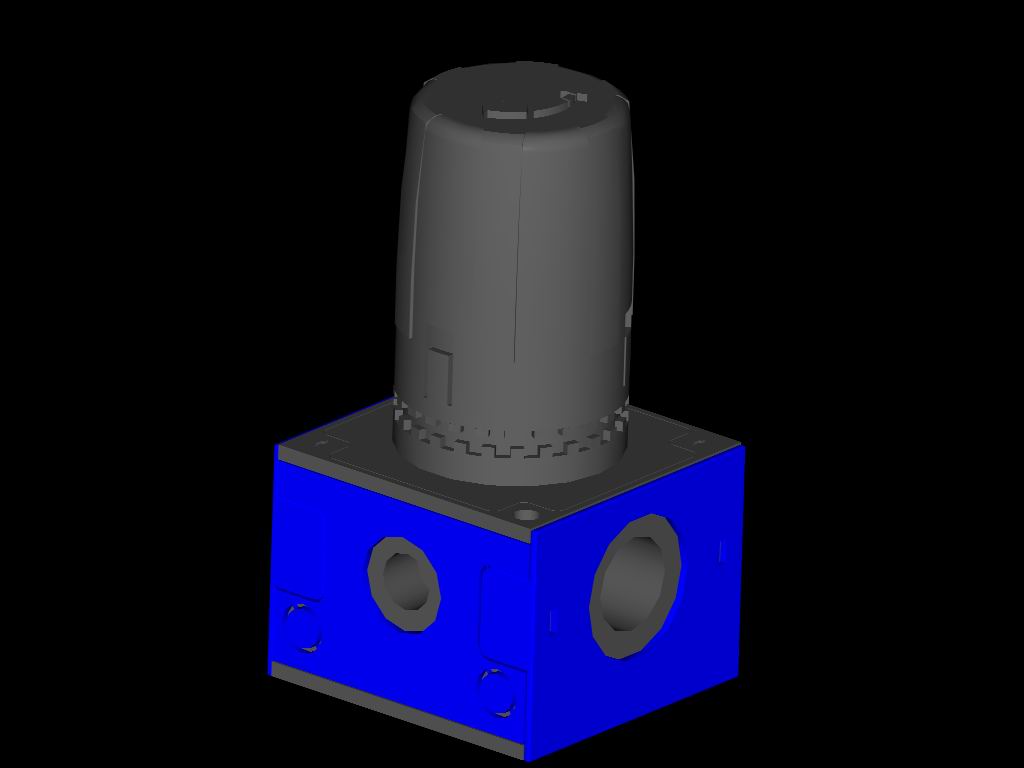

AZ Pneumatica. REG 4-08

REG 4-08

symbol

AUTOCAD ver 14. DWG

JPG

ACIS - SAT

STEP

Мембранная система регуляции. При повышении выходного давления выше уровня настройки, выходная линия через специалное отверстие в регуляторе соединяется с атмосферой.

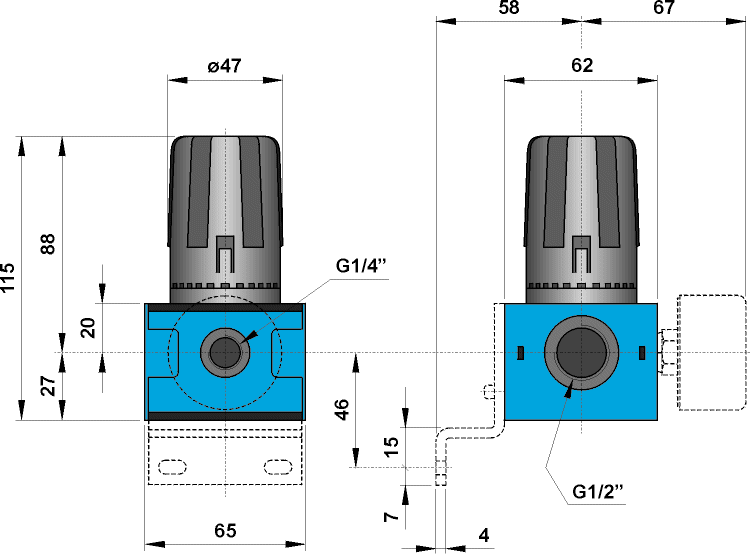

Установка на трубопроводах или на панели; Кронштейны для крепления по заказу (номер для заказа STF 4)

номер для заказа	REG 4-08
присоединения	G1/2"
Рабочая температура	не более +60°C
Масса	0.55 kg
Входное давление (p1)	0 ... 16 bar 0 ... 1.6 MPa
Выходное давление (p2)	0.5 ... 8 bar 0.05 ... 0.8 MPa
Минимальная разница между входным и выходным давлением (p1 - p2)	0.2 bar 0.02 MPa
Гистерезиз (p1 = 10 bar / p2 = 0 bar)	0.9
Гистерезиз (p1 = 10 bar / p2 = 8 bar)	0.7
Рекомендованный расход (p = 6 bar при 25 m/s)	1900 Nl/min
Маскимальный расход (p1 = 10 bar; p2 = 6.3 bar; падение давления = 1 bar)	5700 Nl/min

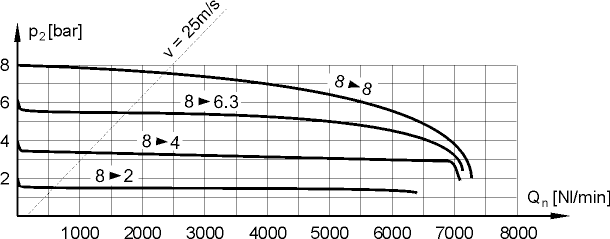

Расходы

Расходы

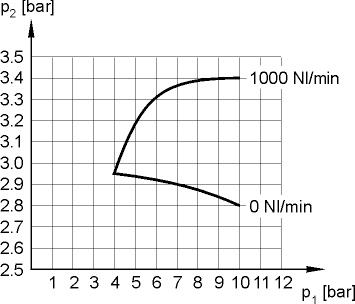

Колебание давления на выходе при колебании давления на входе

outlet pressure variation

outlet pressure variation

Материалы

Корпус: алюминий
Уплотнения: NBR
Пружины: нержавеющая сталь
Внутренние части: латунь и нержавеющая сталь
Наружные части: пластмасс

Mounting bracket and manometer are bought separately.
