A	32
B	23
C	16.8
D	22
E	13
F	ø4.5
G	35
H	15
J	M12x0.75
K	G1/8"

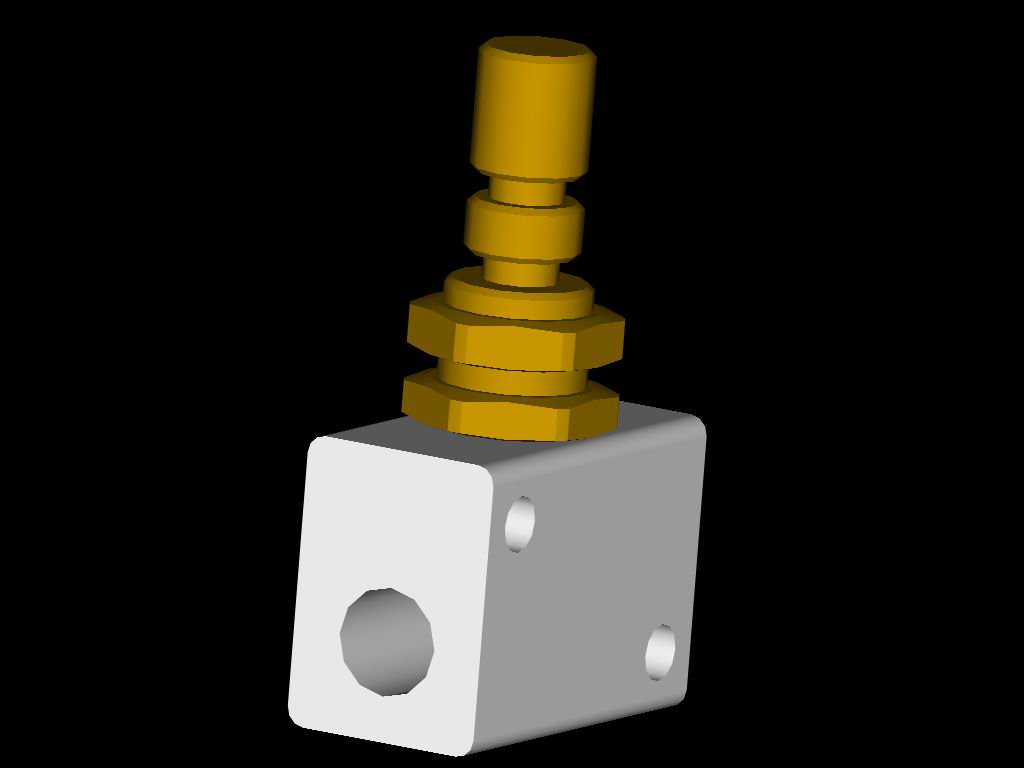

AUTOCAD ver 14. DWG	JPG	ACIS - SAT	STEP

Технические данные

• присоединения: G1/8"
• Условный проход: 3.2 mm
• Номинальный расход (при 6 bar): 210 Nl/min
• Рабочая температура: не более +60°C
• Рабочее давление: 2 ... 10 bar
• Рабочая среда: фильтрованный воздух 50µ со смазкой или без

• Корпус: алюминий 11S
• Уплотнения: NBR
• Пружина: нержавеющая сталь
• Внутренние части: латунь OT 58
