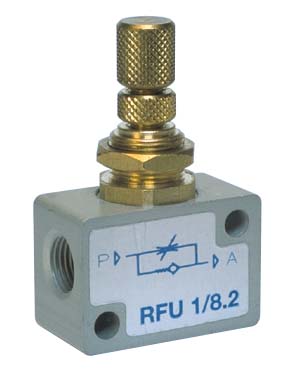

RFU 1/8.2
A | 32 |
B | 23 |
C | 16.8 |
D | 22 |
E | 13 |
F | ø4.5 |
G | 35 |
H | 15 |
J | M12x0.75 |
K | G1/8" |
AUTOCAD ver 14. DWG |
JPG |
ACIS - SAT |
STEP |
|
|
|
|
Технические данные
- присоединения: G1/8"
- Условный проход (1-2): 2 mm
- Условный проход (2-1): 4.2 mm
- Номинальный расход (при 6 bar) (1-2): 120 Nl/min
- Номинальный расход (при 6 bar) (2-1): 450 Nl/min
- Рабочая температура: не более +60°C
- Рабочее давление: 2 ... 10 bar
- Рабочая среда: фильтрованный воздух 50µ со смазкой или без
Материалы
- Корпус: алюминий 11S
- Уплотнения: NBR
- Пружина: нержавеющая сталь
- Внутренние части: латунь OT 58

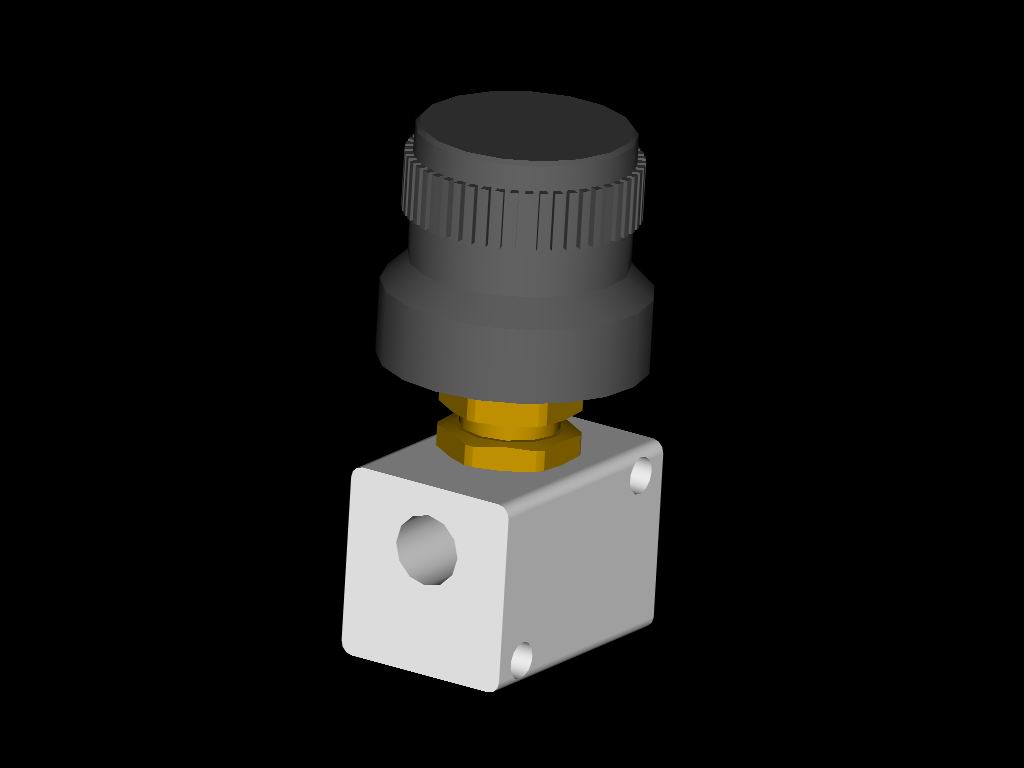

RFUM 1/8
с барашком
Для крепления барашка на панели надо зажать контрогайку.
- Материал барашка: чёрно анодированный алюминий
