10.001.4

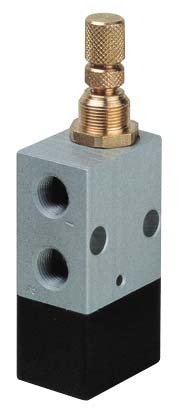

generatore di impulso
normalmente aperto
Modalità di funzionamento

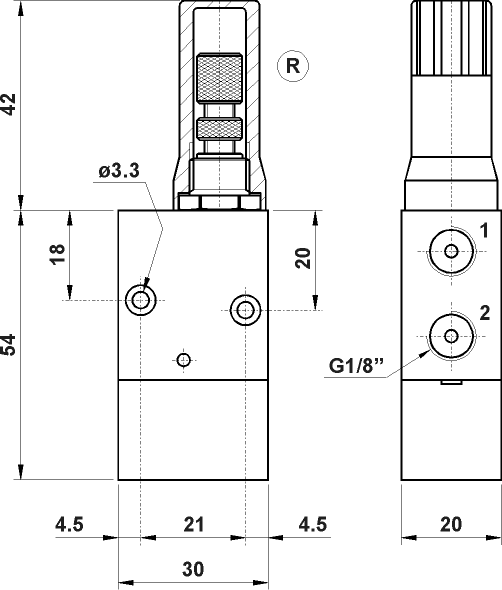

È un dispositivo atto a produrre un impulso di durata prefissata, impostata agendo sulla vite di regolazione R. L'impulso viene emesso quando il generatore viene attivato inviando e mantenendo un segnale di comando, proveniente da una valvola a tre vie, al punto 1. Il generatore non consente la ripetitività dell'impulso, ovvero non è possibile, perdurando il segnale di comando, produrre nuovi impulsi dopo il primo (a questo scopo è necessario inviare un nuovo segnale). La durata dell'impulso prodotto dal generatore è pertanto indipendente dalla durata del segnale di comando; solo nel caso in cui venga meno il segnale di comando durante la generazione dell'impulso quest'ultimo ha una durata minore rispetto a quanto impostato.
Dati tecnici
- Attacchi: filettati G1/8"
- Temperatura di esercizio: max +60°C
- Pressione di esercizio: 2 ... 10 bar
- Intervallo di regolazione: 0 ... 10 s
- Fluido: Aria filtrata 50µ con o senza lubrificazione
Materiali
- Corpo: alluminio 11S anodizzato
- Guarnizioni: NBR
- Molle: INOX
- Parti interne: ottone OT58
