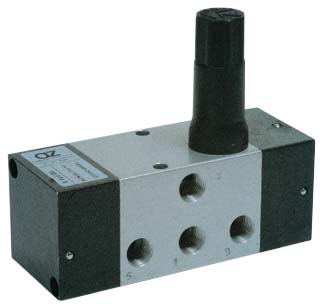

00.177.4
temporizzatore ad azionamento differito

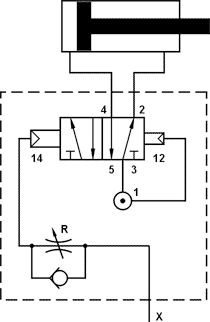

Modalità di funzionamento
È una valvola di potenza a 5 vie dotata di un temporizzatore che ritarda lefficacia del comando pneumatico.
In presenza di alimentazione al punto 1, inviando tramite una valvola a 3 vie NC un segnale di comando pneumatico al punto X, la valvola non si aziona fino a che non sia trascorso il periodo di tempo determinato agendo sulla vite di regolazione R.
- Il ciclo della valvola ha inizio solo se il segnale di comando al punto X viene mantenuto per un tempo superiore a quello impostato con la vite di regolazione R.
- Una volta scaduto il tempo prefissato, la valvola permane nello stato eccitato per tutto il tempo in cui il segnale di comando al punto X è attivo; al suo cessare la valvola torna nella posizione di riposo.
- Anche se si invia aria allalimentazione 1, senza alcun segnale al punto X la valvola non entra in funzione.
Dati tecnici

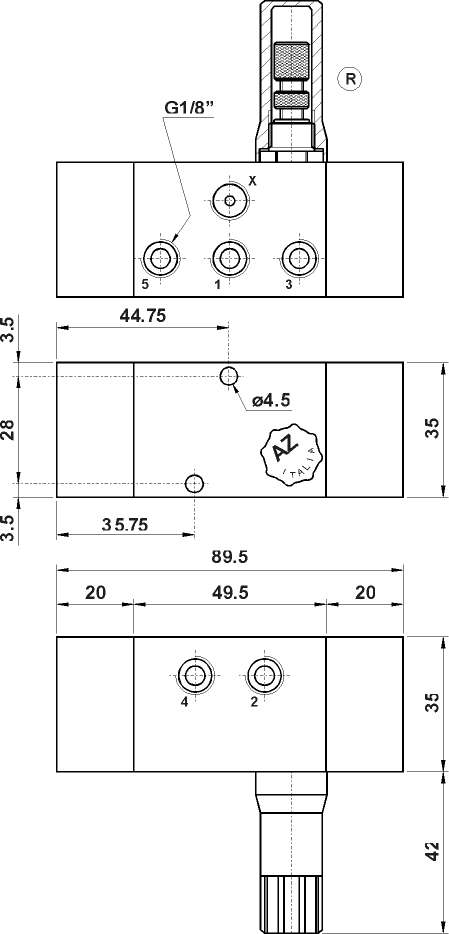

- Attacchi: filettati G1/8"
- Temperatura di esercizio: max +60°C
- Pressione di esercizio: 2 ... 10 bar
- Pressione di azionamento: 3 ... 10 bar
- Intervallo di regolazione: 0 ... 10 s
- Fluido: Aria filtrata 50µ con o senza lubrificazione
Materiali
- Corpo: alluminio 11S anodizzato
- Guarnizioni: NBR
- Molle: INOX
- Spola: alluminio nichelato
- Parti interne: ottone OT58

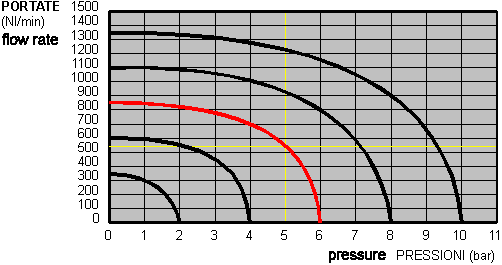

Curve di portata
