logo Cilindri ISO 6431

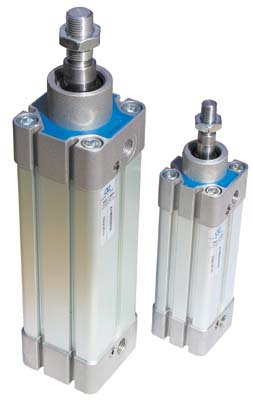

foto     sezione




pdf

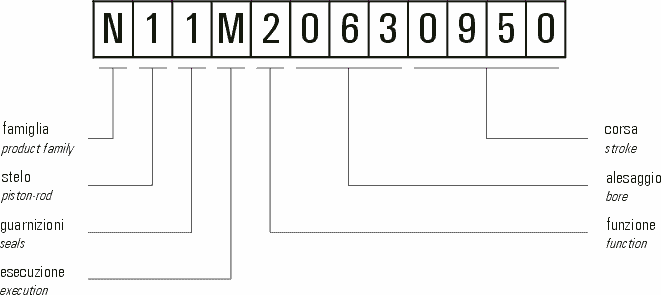

codifica




Famiglia
N : cilindri ISO 6431 ø32 ... 320 PROFILO STANDARD
E : cilindri ISO 6431 ø32 ... 125 PROFILO EASY		 Esecuzione
M : magnetico
B : magnetico predisposto per bloccastelo
Stelo
1 : C45 cromato
2 : INOX		 Funzione
2 : doppio effetto ammortizzato
4 : doppio effetto ammortizzato stelo passante
Guarnizioni
1 : poliuretano
2 : tutte le guarnizioni in VITON®
3 : guarnizioni dello stelo in VITON®



CLICCA QUI PER SCARICARE I DISEGNI DEI CILINDRI IN FORMATO DXF 2D
Click here to download the drawings for cylinders ISO 6431 in DXF format 2D

CLICCA QUI PER SCARICARE I DISEGNI TRIDIMENSIONALI DEI CILINDRI
Click here to download 3D drawings for cylinders ISO 6431
NORMALE      STELO PASSANTE - passing-through rod


DATI TECNICI


Pressione di esercizio
max 10 bar
Temperatura di esercizio
NBR: max +60°C
VITON: max +110°C
Alesaggi
32; 40; 50; 63; 80; 100; 125; 160; 200; 250; 320 mm
Tipo di costruzione
ø32 ... 125 : profilo quadro con cava centrale e cave laterali
ø160 ... 320 : tubo tondo con tiranti INOX
Corse
standard 25 ... 1000 mm
su richiesta fino a 3000 mm
Ammortizzo pneumatico
standard su tutta la gamma
Fluido
Aria filtrata 50µ con o senza lubrificazione


Materiali


Corsa massima per i cilindri con pistone standard in tecnopolimero. Oltre questa corsa i cilindri sono fornibili soltanto con pistone in alluminio. Per la versione ATEX il pistone in tecnopolimero non è adatto.
Maximum stroke for cylinders with standard piston in technopolymer. If the stroke is longer, the cylinder can be supplied only with piston in aluminium. The piston in technopolymer is not suitable for ATEX.

alesaggio
bore
corsa massima (mm)
maximum stroke (mm)
32 350
40 350
50 500
63 500
80 500
100 350
125 solo alluminio (only aluminium)
160 solo alluminio (only aluminium)
200 solo alluminio (only aluminium)
250 solo alluminio (only aluminium)
320 solo alluminio (only aluminium)


VERSIONI DISPONIBILI

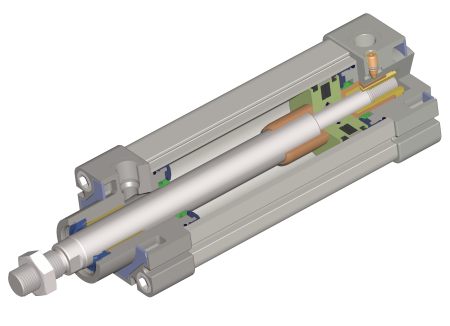

Disegno in sezione con elenco componenti

Kit guarnizioni di ricambio / repair seals kit
