logo Cilindri ISO 6431
 disegno in sezione

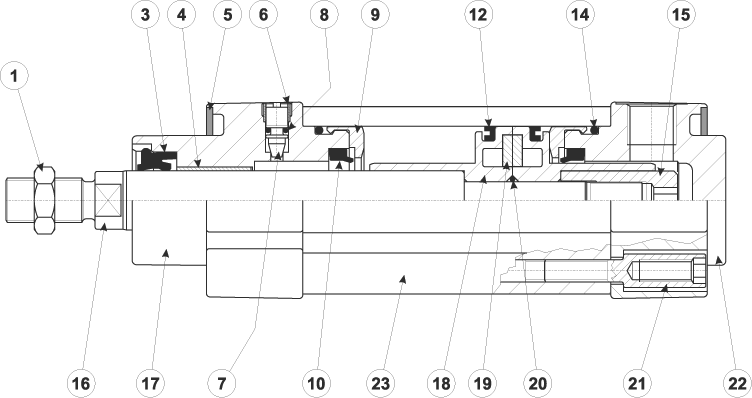

disegno valido dall'alesaggio 32 all'alesaggio 125
PISTONE IN TECNOPOLIMERO

the drawing is valid from bore 32 to bore 125
PISTON IN TECHNOPOLYMER


32-125


1. Dado esagonale per stelo
3. Guarnizione stelo: poliuretano o VITON
4. Boccola guida: materiale autolubrificante
5. Piastrina di protezione: MOPLEN
6. Ghiera per vite ammortizzo: ottone nichelato
7. Vite ammortizzo: ottone nichelato
8. Guarnizione O-Ring per vite ammortizzo: NBR o VITON
9. Paracolpi: HYTREL
10. Guarnizione ammortizzo: poliuretano o VITON
12. Guarnizione a labbro per pistone: poliuretano o VITON
14. O-Ring per tenuta testate: NBR o VITON
15. Bussola per bloccaggio stelo: materiale UNI 5105 35S Mn Pb 10, zincato
16. Stelo: acciaio C45 cromato o INOX AISI 304
17. Testata anteriore: lega alluminio da pressofusione
18. Pistone con ogive: tecnopolimero
19. Magnete: plastoferrite
20. O-Ring per tenuta pistone: NBR o VITON
21. Vite per assemblaggio testate: autofilettante fino all'alesaggio 63, poi normale a maschiare
22. Testata posteriore: lega alluminio da pressofusione
23. Camicia: alluminio profilato, calibrato e anodizzato

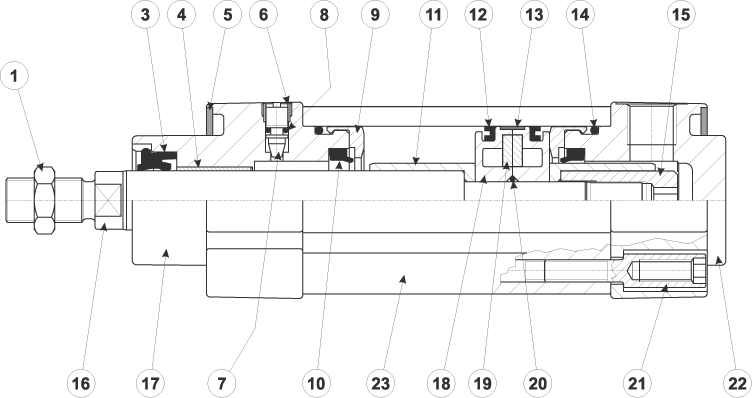

disegno valido dall'alesaggio 32 all'alesaggio 125
PISTONE IN ALLUMINIO

the drawing is valid from bore 32 to bore 125
PISTON IN ALUMINIUM


32-125


1. Dado esagonale per stelo
3. Guarnizione stelo: poliuretano o VITON
4. Boccola guida: materiale autolubrificante
5. Piastrina di protezione: MOPLEN
6. Ghiera per vite ammortizzo: ottone nichelato
7. Vite ammortizzo: ottone nichelato
8. Guarnizione O-Ring per vite ammortizzo: NBR o VITON
9. Paracolpi: HYTREL
10. Guarnizione ammortizzo: poliuretano o VITON
11. Ogiva: alluminio
12. Guarnizione a labbro per pistone: poliuretano o VITON
13. Anello guida per pistone: bronzo PTFE
14. O-Ring per tenuta testate: NBR o VITON
15. Bussola per bloccaggio stelo: materiale UNI 5105 35S Mn Pb 10, zincato
16. Stelo: acciaio C45 cromato o INOX AISI 304
17. Testata anteriore: lega alluminio da pressofusione
18. Pistone: alluminio
19. Magnete: plastoferrite
20. O-Ring per tenuta pistone: NBR o VITON
21. Vite per assemblaggio testate: autofilettante fino all'alesaggio 63, poi normale a maschiare
22. Testata posteriore: lega alluminio da pressofusione
23. Camicia: alluminio profilato, calibrato e anodizzato

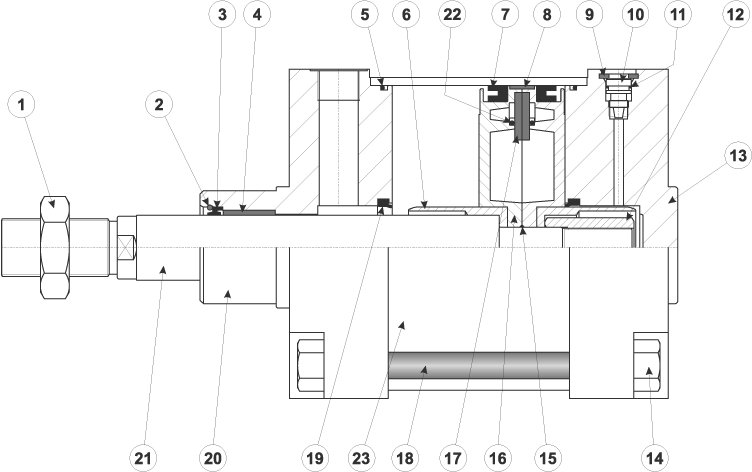

disegno valido per l'alesaggio 160 e 200
the drawing is valid for bore 160 and 200


160-200


1. Dado esagonale per stelo
2. Anello INOX per fissaggio guarnizione
3. Guarnizione stelo: poliuretano o VITON
4. Boccola guida: bronzo sinterizzato
5. O-Ring per tenuta testate: NBR o VITON
6. Ogiva: alluminio
7. Guarnizione a labbro per pistone: poliuretano o VITON
8. Anello guida per pistone
9. Anello per sicurezza ammortizzo
10. Vite ammortizzo: ottone OT 58
11. Guarnizione O-Ring per vite ammortizzo: NBR o VITON
12. Bussola per bloccaggio stelo
13. Testata posteriore: lega alluminio da fusione in conchiglia
14. Vite per assemblaggio testate
15. O-Ring per tenuta pistone: NBR o VITON
16. Pistone: alluminio
17. Magnete: plastoferrite
18. Tirante: INOX
19. Guarnizione ammortizzo: NBR o VITON
20. Testata anteriore: lega alluminio da fusione in conchiglia
21. Stelo: acciaio C45 cromato o INOX
22. Guarnizione O-Ring per tenuta pistone: NBR o VITON
23. Camicia: alluminio, tubo tondo
