AZ Pneumatica. Cilindri pressori

Cilindri pressori
Clamp cylinders

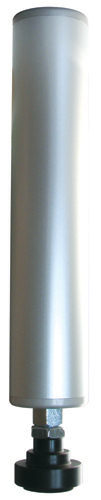

Cilindri a semplice effetto antirotazione, molla anteriore
Single acting front spring cylinders, anti-rotation
Non magnetici
Non-magnetic
Ottimi per il serraggio dei pezzi da tagliare su macchine troncatrici per alluminio o legno
Very good cylinders to clamp the pieces in sawing machines for aluminium or wood

DATI TECNICI

Pressione di esercizio	2 ... 10 bar
Temperatura di esercizio	max +60°C
Alesaggi	25; 35 mm
Corse	8; 75; 110 mm
Fluido	Aria filtrata 50µ con o senza lubrificazione

Materiali

alesaggio interno 25 mm; tutte le corse
internal bore 25 mm; all strokes

disegno1

alesaggio interno 35 mm; corsa 8 mm e 75 mm
internal bore 35 mm; stroke 8 mm and 75 mm

disegno1

alesaggio interno 35 mm; corsa 110 mm
internal bore 35 mm; stroke 110 mm

disegno1

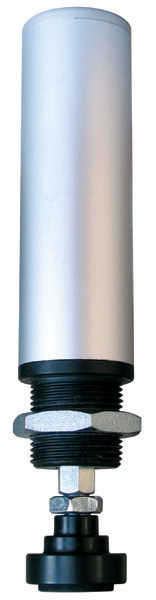

alesaggio interno 35 mm; corsa 75 mm; testata filettata
internal bore 35 mm; stroke 75 mm; threaded front end cup

disegno1

modello model	alesaggio interno internal bore	corsa stroke	esecuzione execution
17.066.0	25 mm	8 mm	con tampone di spinta with pushing pad
17.062.0	25 mm	75 mm	con tampone di spinta with pushing pad
17.067.0	25 mm	110 mm	con tampone di spinta with pushing pad
17.068.0	35 mm	8 mm	con tampone di spinta with pushing pad
17.060.0	35 mm	75 mm	con tampone di spinta with pushing pad
17.061.0	35 mm	110 mm	con tampone di spinta with pushing pad
17.069.0	35 mm	75 mm	con tampone di spinta e testata anteriore filettata with pushing pad and threaded front end cap
