logo Cilindri compatti - stelo maschio - stelo passante



pdf

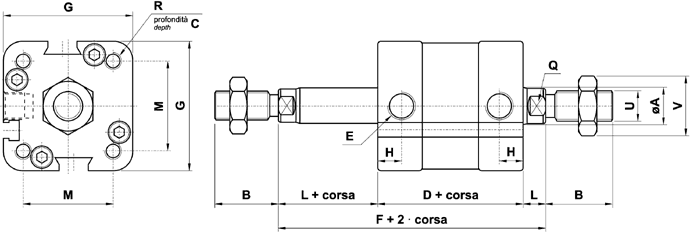

alesaggio 32



cilindro compatto 32



ø A B C D E F G H L M Q R U V
ISO UNITOP ISO UNITOP ISO UNITOP
32 12 22 14 46 G1/8" 60 46 46 7 7 32.3 32.3 ch 10 M6 M6 M10x1.25 ch 17

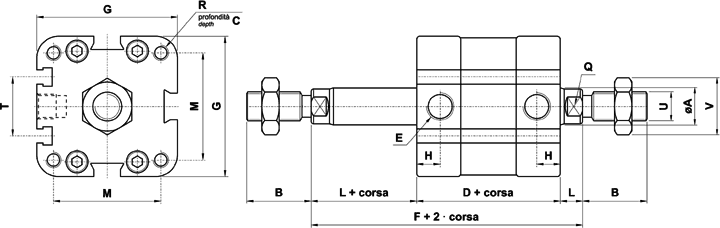

alesaggio 40 - 50 - 63



cilindro compatto 40-50-63



ø A B C D E F G H L M Q R T U V
ISO UNITOP ISO UNITOP ISO UNITOP
40 12 22 14 46 G1/8" 60 55 55 6.5 7 38 42 ch 10 M6 M6 22 M10x1.25 ch 17
50 16 24 16 50 G1/8" 66 64.5 64.5 8 8 46.5 50 ch 13 M8 M8 24 M12x1.25 ch 19
63 16 24 16 53 G1/8" 69 78 78 8 8 56.5 62 ch 13 M8 M10 29 M12x1.25 ch 19

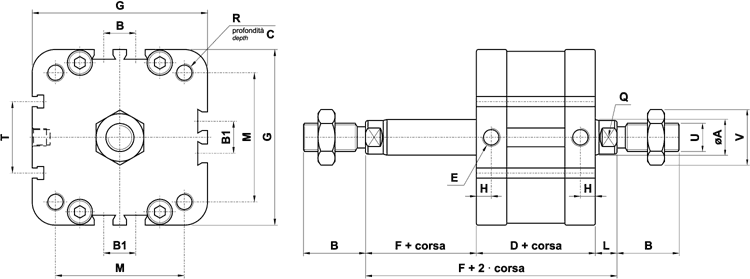

alesaggio 80 - 100



cilindro compatto 80-100



ø A B B1 C D E F G H L M Q R T U V
ISO UNITOP ISO UNITOP ISO UNITOP
80 20 32 18 17 56 G1/8" 76 99 99 8 10 72 82 ch 17 M10 M10 40 M16x1.5 ch 24
100 25 40 28 17.5 67 G1/4" 87 119 119 9 10 89 103 ch 22 M10 M10 40 M20x1.5 ch 30
