logo Cilindri compatti - stelo femmina



pdf

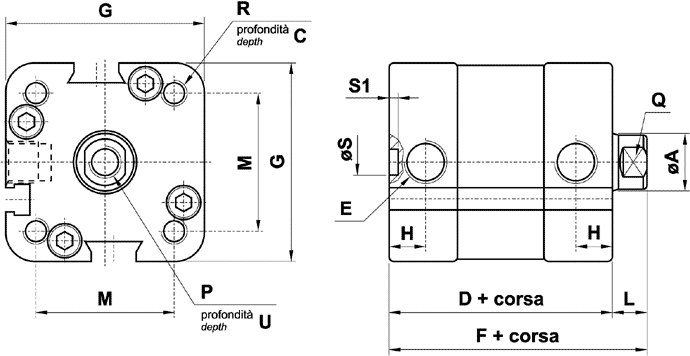

alesaggio 32



cilindro compatto 32



ø A C D E F* G H L* M P Q R S S1 U
ISO UNITOP ISO UNITOP ISO UNITOP
32 12 14 46 G1/8" 53 46 46 7 7 32.3 32.3 M8 ch 10 M6 M6 6 2.5 13.5

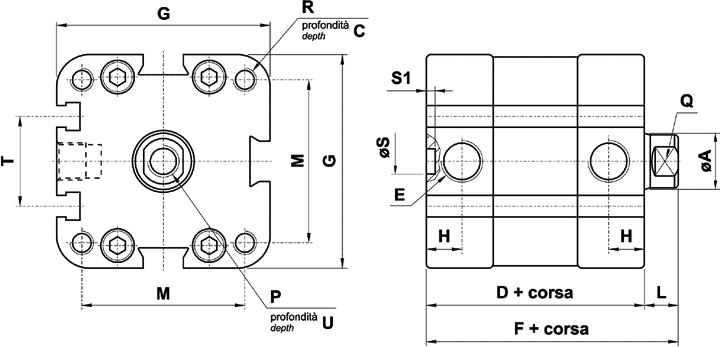

alesaggio 40 - 50 - 63



cilindro compatto 40-50-63



ø A C D E F* G H L* M P Q R S S1 T U
ISO UNITOP ISO UNITOP ISO UNITOP
40 12 14 46 G1/8" 53 55 55 6.5 7 38 42 M8 ch 10 M6 M6 6 2.5 22 13.5
50 16 16 50 G1/8" 58 64.5 64.5 8 8 46.5 50 M10 ch 13 M8 M8 6 2.5 24 16
63 16 16 53 G1/8" 61 78 78 8 8 56.5 62 M10 ch 13 M8 M10 6 2.5 29 16

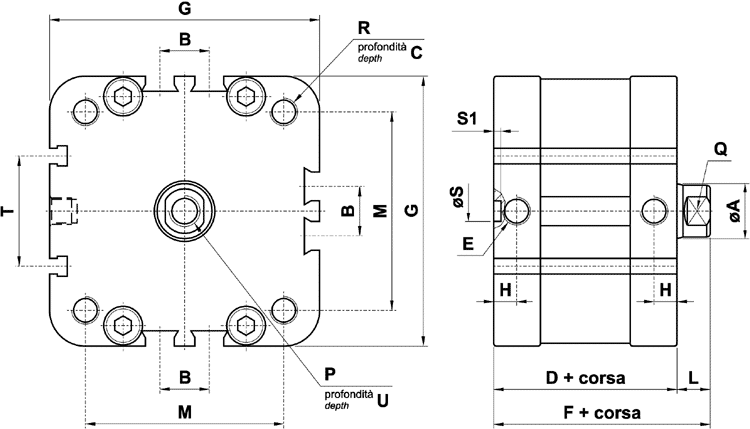

alesaggio 80 - 100



cilindro compatto 80-100



ø A B C D E F* G H L* M P Q R S S1 T U
ISO UNITOP ISO UNITOP ISO UNITOP
80 20 18 17 56 G1/8" 66 99 99 8 10 72 82 M10 ch 17 M10 M10 8 4 40 20
100 25 28 17.5 67 G1/4" 77 119 119 9 10 89 103 M12 ch 22 M10 M10 8 4 40 24


F* ; L* : In caso di cilindro semplice effetto molla posteriore aggiungere la lunghezza della corsa.
F* ; L* : In case of single acting cylinder with back spring add stroke length.
