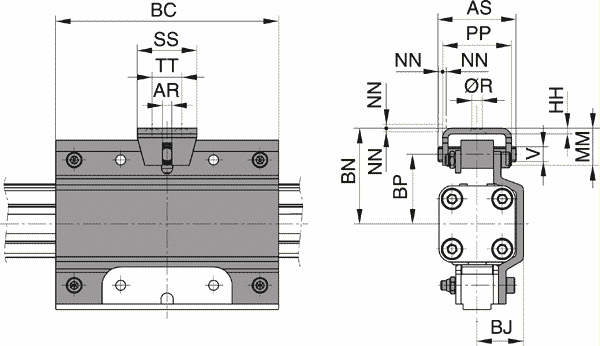

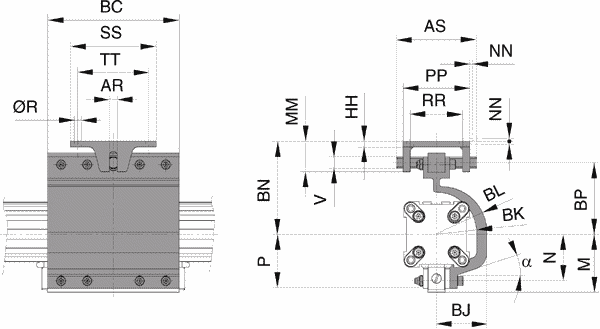

Sostegno articolato con inversione per cilindri senza stelo serie OPL Clevis mounting with inversion for rodless cylinders OPL
alesaggio bore
sigla part number
16
21063
25
21064
32
3550
alesaggio bore
sigla part number
40
4530
50
5530
63
6530
80
8530
ø
M
N
P
øR
V
AR
AS
BC
BJ
BK
16
-
-
-
4.5
5
3
28
76
21.5
-
25
-
-
-
5.5
8
5
42
120
26
-
32
-
-
-
6.6
12
8
55
160
33
-
40
61
49
57
7
12
8
84
138
53
42
50
69
57
65
7
12
8
84
168
62
50
63
83
68
78
9
16
10
90
208
77
62
80
101
83
95
11
20
13
110
268
96
78
ø
BL
BN
BP
HH
MM
NN
PP
RR
SS
TT
a
16
-
38.5
29
2
13
1.5
25
-
20
10
-
25
-
48
34
3
20
1.5
37
-
32
16
-
32
-
67
46.5
4
30
3
44
-
60
40
-
40
48
99
75
6
32
3.5
70
55
90
75
22°
50
56
111
87
6
32
3.5
70
55
90
75
18°
63
71
134
104.5
8
40
3
90
70
120
100
15°
80
88
163
128
8
48
4
110
85
150
125
15°
In ambienti sporchi o nel caso di particolari problemi di spazio si raccomanda di collocare il cilindro sottosopra. Questo accessorio sposta l’applicazione del movimento al lato opposto del cilindro e fornisce i vantaggi di movimento propri del sostegno articolato. La dimensione e l’interasse dei fori di fissaggio del carico sono uguali a quelli del sostegno articolato.
Gli altri componenti come il supporto intermedio e i sensori magnetici possono essere montati sul lato libero del cilindro.
In dirty environments, or where there are special space problems, inversion of the cylinder is recommended. The inversion bracket transfers the driving force to the opposite side of the cylinder and the clevis mounting gives a number of movement possibilities. The size and position of the mounting holes are the same as on the clevis mounting.
Note: other components such as mid-section supports, magnetic switches can still be mounted on the free side of the cylinder.
Sostegno articolato con inversione
